Комплект вакуумного захвата PXT

Модульная захватная система PXT оптимизирует конструкцию гибких систем захвата для легкой робототехники. Всего несколько стандартизированных компонентов позволяют реализовать решения для самых разных процессов перемещения. Встроенный подвод вакуума обеспечивает максимальную гибкость в эксплуатации и практичность. Монтаж и переналадка выполняются легко, быстро и с минимумом инструментов.

Настроить продукт
Все из одного источника

Модульная система с элементами сопряжения для всех компонентов Schmalz и ранее спроектированными фланцами роботов

Простота в обращении

Малое количество стандартных элементов обеспечивают многообразие применения и не требуют большого количества инструментов

Тонкая конструкция захвата

Малый собственный вес и малая рабочая площадь за счет внутренней вакуумной системы

Гибкое расширение

Быстрая регулировка при смене задач, многоразовое использование благодаря высококачественным деталям

Модульная система

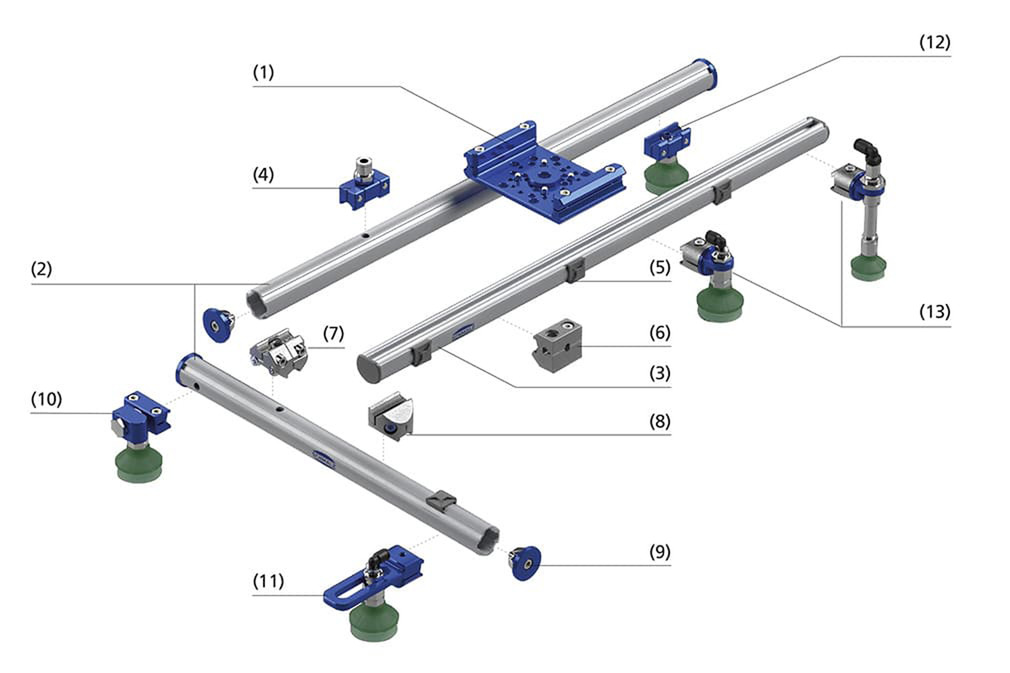

IMG 1:

  • Мультифланец (1) с соединениями для шести типов роботов
  • Стандартный профиль (2)
  • Профиль с пазом (3) для установочных шпонок
  • Соединительный элемент (4) для внутреннего подвода вакуума и вставной резьбовой муфтой
  • Универсальный держатель (5) для крепления шлангов и кабелей с помощью кабельных стяжек
  • Универсальный соединительный блок (6) для присоединения различных компонентов винтами M6
  • Крестообразный соединитель со встроенным трубопроводом (7)
  • Простой крестообразный соединитель (8), совместимый по высоте с крестообразным соединителем со встроенным трубопроводом
  • Уплотняющие торцевые крышки (9) для вакуумирования стандартных профилей
  • Соединительный элемент для внутреннего подвода вакуума (10) с поворотным вакуумным захватом G1/4
  • Передвижное соединение захвата (11), совместимое по высоте с соединениями без пружинного штифта
  • Соединительный элемент для внутреннего подвода вакуума (12) с захватом G1/4
  • Соединение захвата (13) с пружинным штифтом и без него

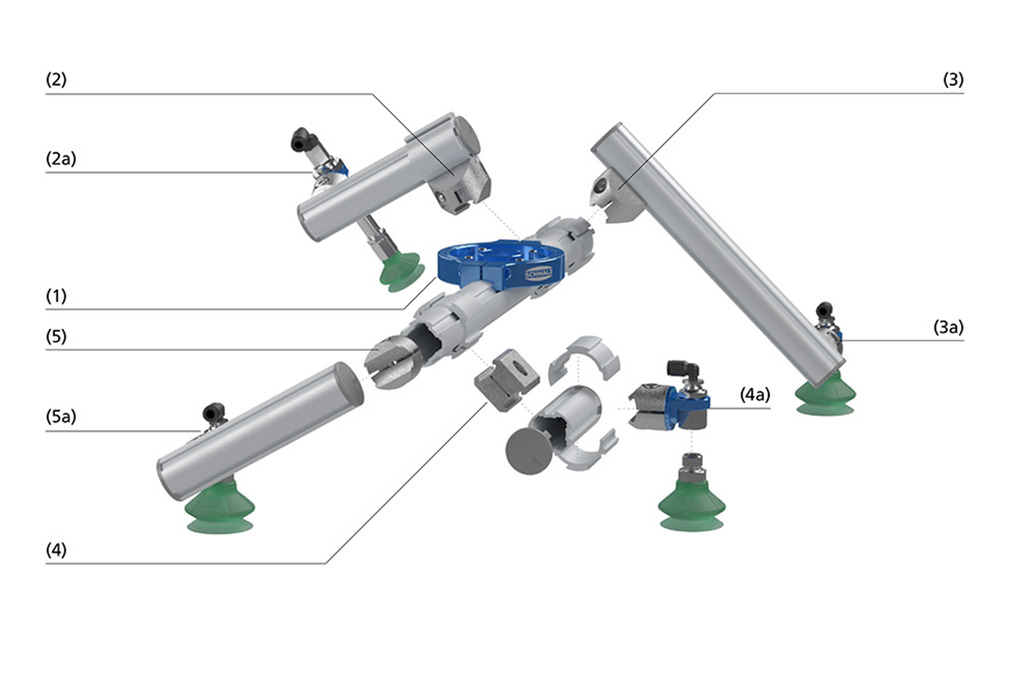

IMG 2:

  • Фланец (1) для присоединения продольной траверсы
  • Двойное вращение траверсы с помощью двух 3-мерных зажимов и поперечного соединителя (2), а также поворотного соединения пружинного плунжера (2a)
  • Одинарное вращение траверсы с помощью 3-мерного зажима и поперечного соединителя (3), а также поворотного соединения присоски (3a)
  • Параллельное перемещение присоски с помощью двух 3-мерных зажимов и параллельного соединителя (4), а также поворотного соединения присоски к 3-мерному зажиму (4a)
  • Простое вращение траверсы с помощью внутреннего соединителя (5) и поворотного соединения присоски (5a)
Информация для заказа

Код товара

Подобно номеру детали, код продукта используется для уникальной идентификации конфигураций продукции в Schmalz. Код продукта можно найти на этикетке продукта, в предложении или заказе. У вас есть вопросы о вашем продукте или вы хотите заказать конфигурацию еще раз? Тогда, пожалуйста, приготовьте этот ключ, когда будете связываться с Schmalz.

PXT
E12
500
S
12
ABC00001C
Назвать
Код Тип
PXT PXT
Направляющие и балки на уровне вакуума
Код Тип
E 10 - 26

Внешняя направляющая вакуума

10 = 1 главная балка, 0 поперечных балок

26 = 2 главные балки, 6 поперечных балок

I 10 - 26

Внутренняя направляющая вакуума

10 = 1 главная поперечная балка, 0 поперечных балок

26 = 2 главные балки, 6 поперечных балок

Длина в мм
Код Тип
Количество Длина основной траверсы
Соединение
Код Тип
S Присоска
HS Держатель для присоски
HP Держатель для пружинного плунжера
P Пружинный плунжер
PS ПРУЖИННЫЙ ПЛУНЖЕР Пружинный плунжер + присоска
Количество точек захвата
Код Тип
1...24 От 1 до 24 точек захвата
Код конфигурации
Код Тип
ABC00001C Индивидуальный код конфигурации

Информация для заказа

Мы предлагаем вам три варианта заказа:

  1. Вы заказываете конфигурированный захват, собранный из отдельных компонентов.
  2. Вы заказываете конфигурированный захват и собираете одиночные компоненты сами.
  3. Вы заказываете отдельные компоненты по необходимости.
Документация

Документация по согласованию данного продукта доступна в этом разделе.

ДокументыЯзык
Английский язык
Примеры конфигураций

Применение для перемещения заготовок деталей-полуфабрикатов или для логистических задач

К конфигурации

Перемещение профилей, труб и ферм

К конфигурации

Использование в сборочных процессах

К конфигурации

Перемещение деталей произвольной формы благодаря возможностям трехмерной сборки захвата

Одновременное перемещение нескольких заготовок, например для резки материала

К конфигурации

Использование для загрузки и разгрузки станков

К конфигурации

Продукция

Фланцевые адаптеры PXT
Фланцевые адаптеры PXT
  • Рисунки фланцев подходят для распространенных роботов легкой конструкции
  • Подсоединение к одной или двум параллельным траверсам
  • Подходит для профильной трубы D30
  • Зажимные кольца и планки для облегчения сборки
