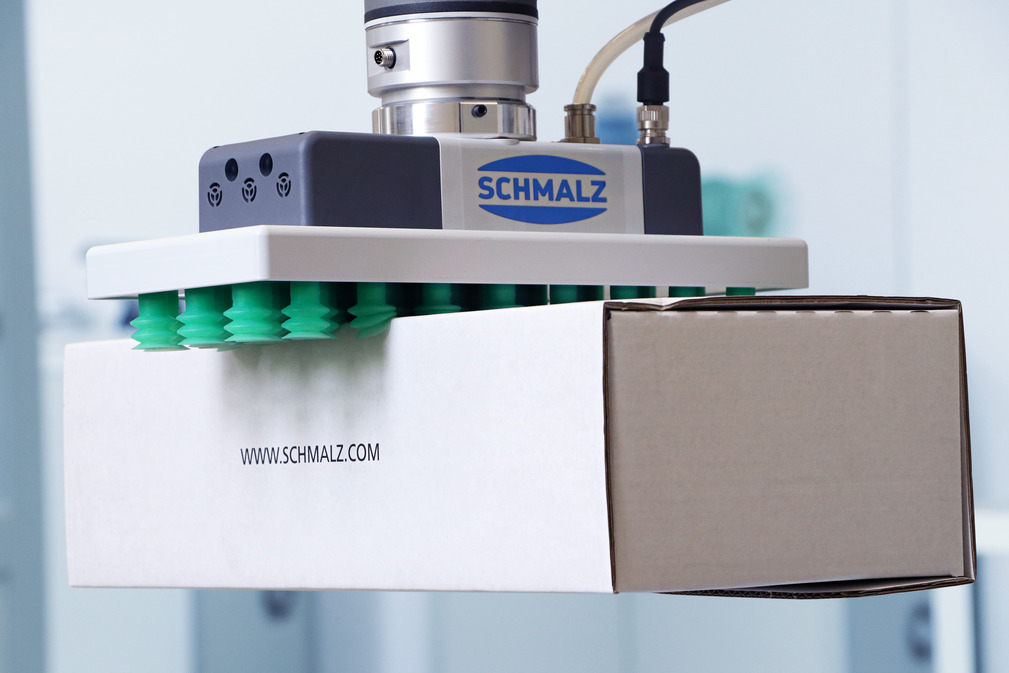

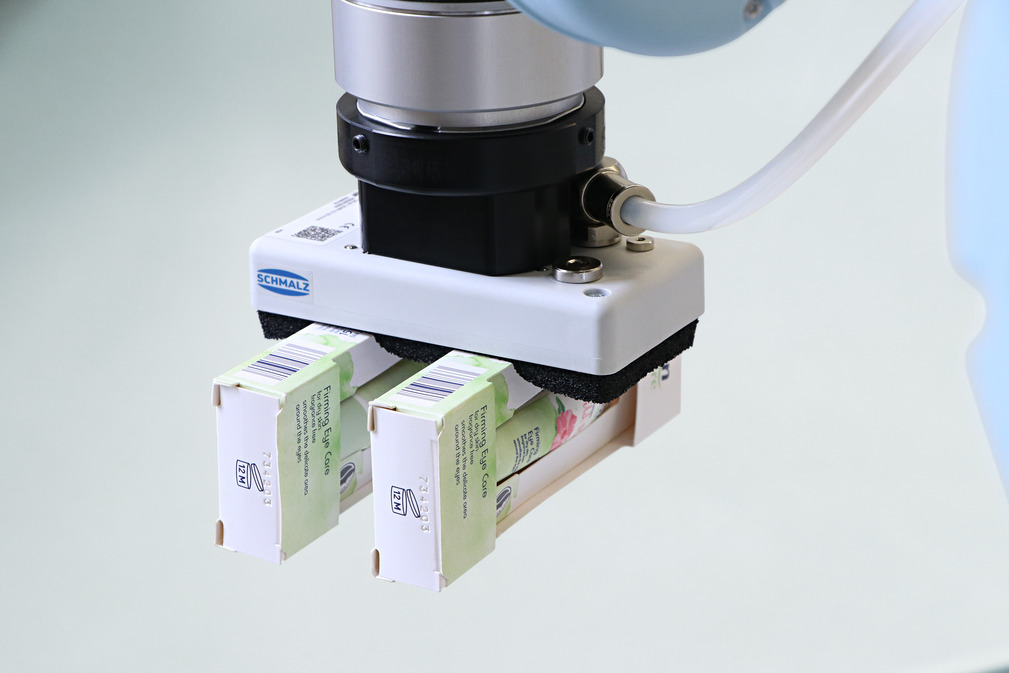

Конфигурируемый универсальный захват с интегрированной или внешней генерацией вакуума для перемещения деталей, например, в интралогистике.
Инновационный дизайн продукта, отвечающий требованиям ISO TS 15066, обеспечивает возможность эксплуатации в среде взаимодействия человека с роботом
Легкая модульная конструкция для минимизации веса и увеличения эффективной грузоподъемности
Энергоэффективная, интегрированная система генерации вакуума для минимизации эксплуатационных затрат
Интегрированные клапаны управления для минимизации времени цикла и контуров помех

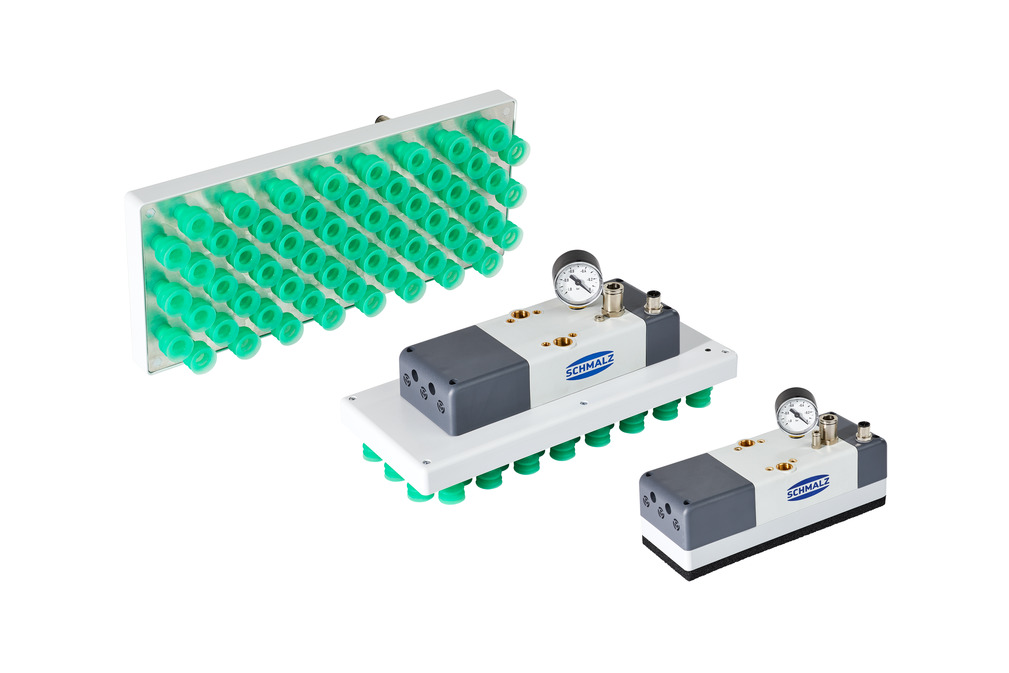

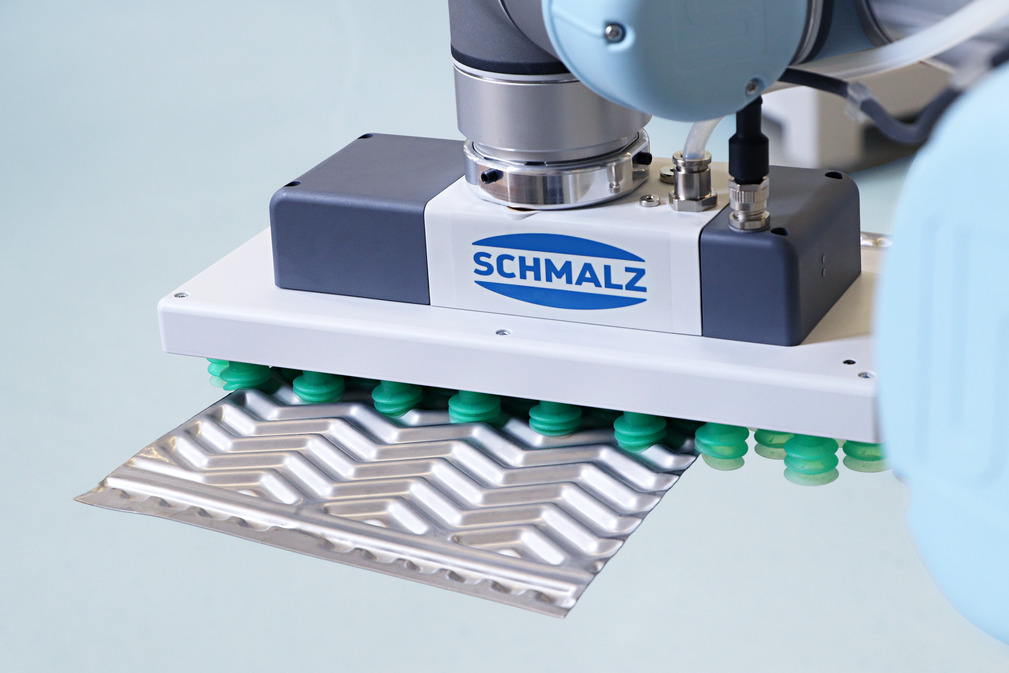

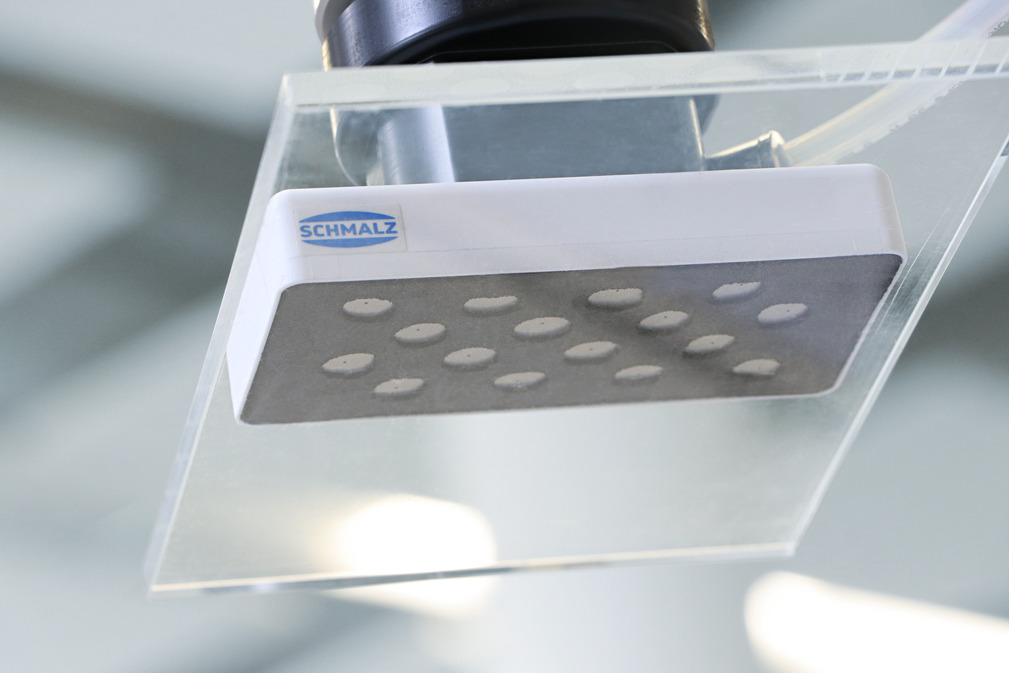

Гибкий дизайн захвата обеспечивает очень широкие возможности применения
Ваша индивидуальная конфигурация
Системы захвата большой площади FQE обеспечивают гибкость настройки всех важных параметров в соответствии с вашими потребностями. Благодаря инновационным конфигураторам наш персонал отдела продаж может в кратчайшие сроки создать для вас изготовленное на заказ решение.
В дополнение к предложению для вашего индивидуального продукта вы также получите модель CAD.
Запросите персональную конфигурацию прямо сейчас и свяжитесь с нами!

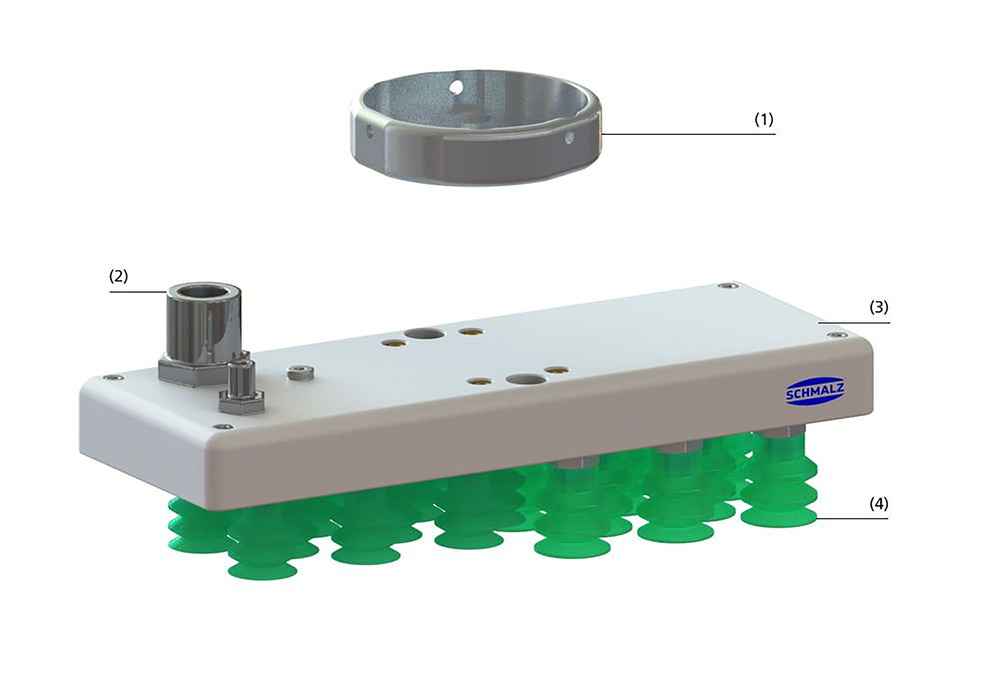

IMG1:
(1) Фланцевое соединение
(2) Вакуумное соединение
(3) Вакуумный модуль
(4) вакуумная плита

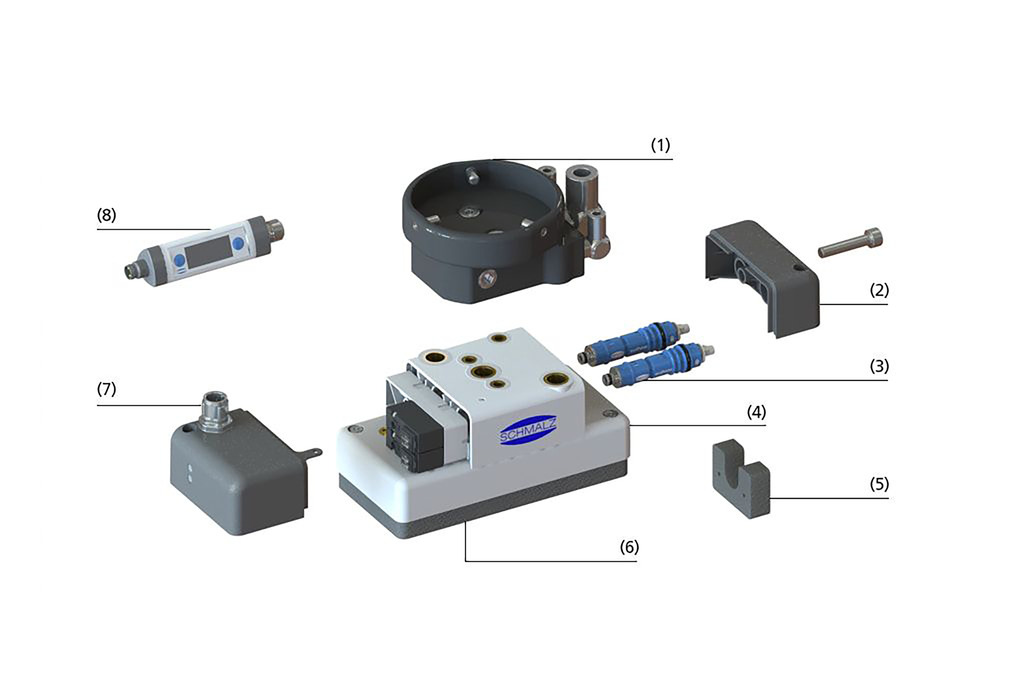

IMG2:
(1) Фланцевое соединение
(2) Крышка для глушителя
(3) ecoPump SEP
(4) Вакуумный модуль
(5) Звукоизоляция
(6) вакуумная плита (сменный сайт)
(7) Соединительный разъем
(8) Дополнительное вакуумное реле VSI
Код товара
Подобно номеру детали, код продукта используется для уникальной идентификации конфигураций продукции в Schmalz. Код продукта можно найти на этикетке продукта, в предложении или заказе. У вас есть вопросы о вашем продукте или вы хотите заказать конфигурацию еще раз? Тогда, пожалуйста, приготовьте этот ключ, когда будете связываться с Schmalz.
| Код | Тип |
|---|---|
| FQE | FQE |
| Код | Тип |
|---|---|
| Xb | Встроенный пневматический вакуум-генератор, возможно управление через внешние клапаны |
| RXb | Готовый к подключению вакуумный захват со встроенным пневматическим созданием вакуума, подходящий для робота. Возможно управление через внешние клапаны |
| Xc | Интегрированное пневматическое создание вакуума, включая встроенные регулирующие клапаны для управления |
| RXc | Готовый к подключению вакуумный захват с интегрированным пневматическим созданием вакуума в соответствии с требованиями робота. Включая встроенные регулирующие клапаны для управления |
| M | Для внешнего вакуум-генератора |
| RM | Готовый к подключению вакуумный захват для создания вакуума, соответствующий роботу |
| Код | Тип |
|---|---|
| Количество | Длина вакуумного захвата |
| Код | Тип |
|---|---|
| Количество | Ширина вакуумного захвата |
| Код | Тип |
|---|---|
| SPB220F | Тип присоски + диаметр + фильтр |
| O10 | Конструкция губки + фильтр |
* Приведенные уплотнительные элементы являются примерами. Другие варианты в наличии
| Код | Тип |
|---|---|
| ABC00001C | Индивидуальный код конфигурации |
Информация для заказа
| Вариант | Тип |
|---|---|
| FQE | FQE |
| Вариант | Тип |
|---|---|
| Xb | Встроенная пневматическая генерация вакуума с возможностью управления внешними клапанами |
| Xc | Встроенная пневматическая генерация вакуума с клапанами управления |
| M | Внешнее вакуумное соединение |
| Вариант | Тип | Совместимый уплотнительный элемент (соответствует ограничителю потока) |
|---|---|---|
| 120x60 | 120 x 60 mm |
Уплотнительная губка (SW50) Вставная вакуумная присоска (SW80) Ввертная вакуумная присоска (SW80, SW60) |
| 220x80 | 220 x 80 mm |
Уплотнительная губка (SW100, SW130) Вставная вакуумная присоска (SW100, SW130) Ввертная вакуумная присоска (SW100, SW130) |
| 300x130 | 300 x 130 mm |
Уплотнительная губка (SW80, SW100) Вставная вакуумная присоска (SW80, SW100) Ввертная вакуумная присоска (SW100, SW130) |
| Вариант | Тип | |
|---|---|---|
| AA | O10 | Уплотнительная губка |
| AB | O20 | Уплотнительная губка |
| AC | N10 | Уплотнительная губка |
| AD | N20 | Уплотнительная губка |
| AE | O10O10 | Уплотнительная губка |
| AF | O10N10 | Уплотнительная губка |
| AG | O10S05 | Уплотнительная губка |
| AH | O10O10F | Уплотнительная губка |
| AJ | O10N10F | Уплотнительная губка |
| AK | O10S05F | Уплотнительная губка |
| AL | N10SU | Уплотнительная губка |
| AR | N10SU-ESD | Уплотнительная губка |
| AM | SPB2 20 SI-40 | Вставная вакуумная присоска |
| AN | SPB2 20 SI-40 | Вакуумная присоска с фильтром |
| AS | SPB2 40 SI-55 | Вакуумная присоска |
| AT | SPB2 40 SI-55 | Вакуумная присоска с фильтром |
| AU | SAB2 20 NBR-60 | Вакуумная присоска |
| AV | SAB2 20 NBR-60 | Вакуумная присоска с фильтром |
| AW | SAB2 20 HT1-60 | Вакуумная присоска |
| AZ | SAB2 20 HT1-60 | Вакуумная присоска с фильтром |
| AP |
FG 20 NBR-55 (120x60) SPB2 20 ED (220x80 | 300x130) |
Ввертная вакуумная присоска |
| AQ |
FG 20 NBR-55 (120x60) SPB2 20 ED (220x80 | 300x130) |
Ввертная вакуумная присоска с фильтром |
| Вариант | Тип | Совместимый уплотнительный элемент (размеры) |
|---|---|---|
| 21 | SW50 | Уплотнительная губка (120x60) |
| 22 | SW60 | Ввертная вакуумная присоска (120x60 | 300x130) |
| 23 | SW80 |
Уплотнительная губка (300x130) Вставная вакуумная присоска (120x60 | 300x130) Ввертная вакуумная присоска (120x60 | 300x130) |
| 24 | SW100 |
Уплотнительная губка (220x80 | 300x130) Вставная вакуумная присоска (220x80 | 300x130) Ввертная вакуумная присоска (220x80 | 300x130) |
| 26 | SW130 |
Уплотнительная губка (220x80) Вставная вакуумная присоска (220x80) Ввертная вакуумная присоска (220x80) |
| Вариант | Тип | |
|---|---|---|
| A | Аналоговый манометр | Аналоговый манометр |
| B | VSi | Реле вакуума и давления |
| C | STV-GE-4 | Вставная резьбовая муфта, прямая для диаметра шланга 4 мм |
| D | STV-W-4 | Вставная резьбовая муфта, уголковая для диаметра шланга 4 мм |
| E | VRS-SB | Резьбовая заглушка с фланцем |
| Вариант | Тип | |
|---|---|---|
| 2 | STV-GE-4 | Вставная резьбовая муфта, прямая для диаметра шланга 4 мм |
| 3 | STV-W-4 | Вставная резьбовая муфта, уголковая для диаметра шланга 4 мм |
| 4 | VRS-SB | Резьбовая заглушка с фланцем |
| Вариант | Тип | |
|---|---|---|
| A | STV-GE-6 | Вставная резьбовая муфта, прямая для диаметра шланга 6 мм |
| B | STV-W-6 | Вставная резьбовая муфта, уголковая для диаметра шланга 6 мм |
| C | STV-GE-8 | Вставная резьбовая муфта, прямая для диаметра шланга 8 мм |
| D | STV-W-8 | Вставная резьбовая муфта, уголковая для диаметра шланга 8 мм |
| E | STV-GE-10 | Вставная резьбовая муфта, прямая для диаметра шланга 10 мм |
| F | STV-W-10 | Вставная резьбовая муфта, уголковая для диаметра шланга 10 мм |
| Вариант | Тип | |
|---|---|---|
| 2 | NPN | Переключение на отрицательный |
| 3 | PNP | Переключение на положительный |
| Тип | Вес [кг] | Количество вакуумных ячеек | Сетка [мм] | Макс. грузоподъемность** [Н] |
|---|---|---|---|---|
| FQE-M-120x60 Губка | 165 | 16 | 12x12 | 70 |
| FQE-M-120x60 Вакуумные присоски | 185 | 10 | 16x16 | 70 |
| FQE-X-120x60 Губка | 310 | 16 | 12x12 | 70 |
| FQE-X-120x60 Вакуумные присоски | 330 | 10 | 16x16 | 70 |
| FQE-M-220x80 Губка | 445 | 24 | 16x16 | 160 |
| FQE-M-220x80 Вакуумные присоски | 485 | 22 | 17x17 | 160 |
| FQE-X-220x80 Губка | 810 | 24 | 16x16 | 160 |
| FQE-X-220x80 Вакуумные присоски | 845 | 22 | 17x17 | 160 |
| FQE-M-300x130 Губка | 765 | 35 | 20x20 | 350 |
| FQE-M-300x130 Вакуумные присоски | 865 | 59 | 17x17 | 350 |
| FQE-X-300x130 Губка | 1210 | 35 | 20x20 | 350 |
| FQE-X-300x130 Вакуумные присоски | 1310 | 59 | 17x17 | 350 |
** В зависимости от уплотнительного элемента и уровня вакуума
