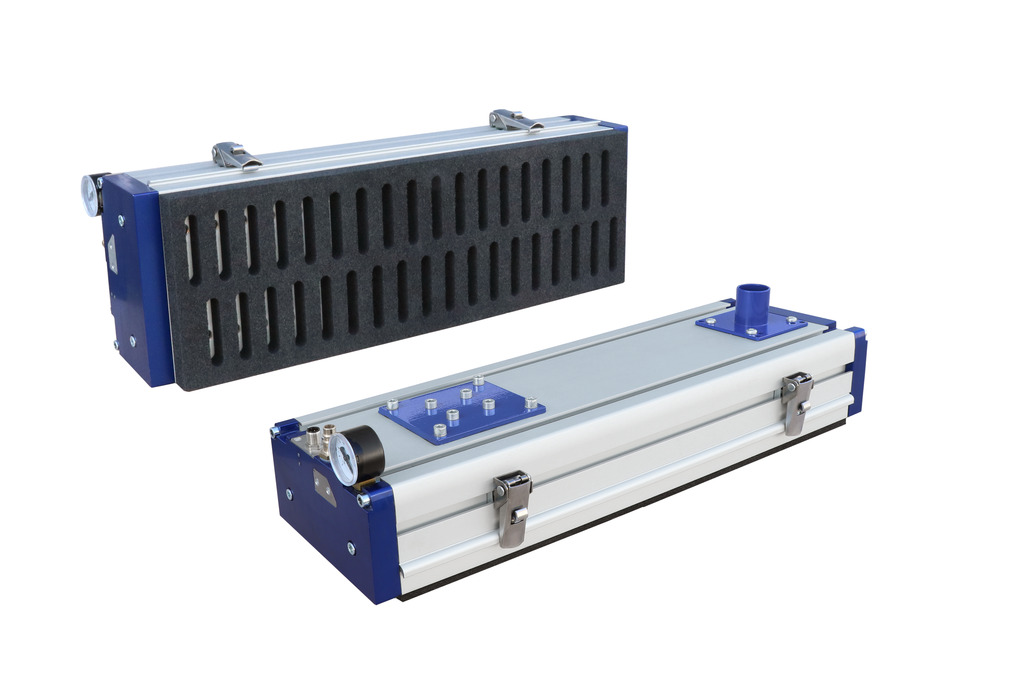

Зональная система захвата FMHD может быть быстро и эффективно интегрирована в системы и оснащена соединением для создания внешнего вакуума. Благодаря встроенному вакуумному резервуару и прочной, простой в обслуживании конструкции, этот захват особенно хорошо подходит для выполнения задач по перемещению в сложных условиях окружающей среды. Кроме того, благодаря малому весу и компактным размерам эти захваты идеально подходят для работы с промышленными роботами и портальными устройствами.
Идеален для сильно пористых и закрученных заготовок
Работа с заготовками шириной от 35 мм, независимо от геометрии, поверхности и положения
Максимальное повышение производительности и снижение системных расходов благодаря использованию более компактных роботов
Сокращение объема технического обслуживания до 70% благодаря трехкомпонентной конструкции профиля
Устойчивое снижение эксплуатационных затрат за счет оптимизации аэродинамики
Ваша индивидуальная конфигурация
Системы захвата FMHD специально адаптированы к вашим условиям применения. Свяжитесь с нами и получите предложение, изготовленное на заказ.
Базовый вариант серии FMHD
| Тип | Описание |
|---|---|
| FMHD | Система вакуумного захвата большой площади с внешним генерированием вакуума Ширина всасывающей поверхности: 170 мм |
| FMHD-250 | Система вакуумного захвата большой площади с внешним генерированием вакуума Ширина всасывающей поверхности: 250 мм |
| FMHD-3R22 | Система захвата большой площади с третьим рядом отверстий для работы с заготовками шириной от 35 мм |
Совместимость базовых вариантов
| FMHD (Д < 2.506 мм) | FMHD (Д = 2.506-3.500) | FMHD-250 | FMHD-3R22 | |
| FMHD | совместимо | совместимо | совместимо | совместимо |
| FMHD-250 | совместимо | несовместимо | несовместимо | |
| FMHD-3R22 | совместимо | несовместимо | несовместимо |
Код товара
Подобно номеру детали, код продукта используется для уникальной идентификации конфигураций продукции в Schmalz. Код продукта можно найти на этикетке продукта, в предложении или заказе. У вас есть вопросы о вашем продукте или вы хотите заказать конфигурацию еще раз? Тогда, пожалуйста, приготовьте этот ключ, когда будете связываться с Schmalz.
| Код | Тип |
|---|---|
| FMHD | FMHD |
| Код | Тип |
|---|---|
| Количество | Длина вакуумного захвата |
| Код | Тип |
|---|---|
| 2R28 | Два ряда с расстоянием между клапанами 28 мм |
| 3R22 | Три ряда с расстоянием между клапанами 22 мм |
| Код | Тип |
|---|---|
| O10O10 | Материал O10O10 |
| O10O10F | Материал O10O10F |
| O10O10S05 | Материал O10O10S05 |
| O10O10S05F | Материал O10O10S05F |
| O20 | Материал O20 |
| O30 | Материал O30 |
| S25 | Материал S25 |
| S30 | Материал S30 |
| Код | Тип |
|---|---|
| ABC00001C | Индивидуальный код конфигурации |
Информация для заказа
Мы всегда производим наши системы захвата FMHD в соответствии с требованиями заказчика. В приведенной ниже таблице вы можете самостоятельно определить ключевые особенности для вашего захвата. Пожалуйста, отправьте нам конфигурацию изделия позже, используя форму запроса.
| Вариант | Доступные конструкции |
|---|---|
| FMHD |
FMHD FMHD-250 (Дополнительная ширина 250 мм) |
| Вариант | Доступные конструкции |
|---|---|
| CV1 | CV1, CV2 – поточный шаровой клапан |
| Вариант | Доступные конструкции |
|---|---|
| 1.260 | От 350 мм до 3.500 мм с шагом 14 мм |
| Вариант | Доступные конструкции |
|---|---|
| 250 | Cтандартная вакуумная накладка FMHD на 170 мм (поле 12 в коде для заказа не заполняется) Широкая вакуумная накладка FMHD-250 на 250 мм |
| Вариант | Доступные конструкции |
|---|---|
| 2R28 | 2R28 – два ряда с шагом клапанов 28 мм 3R22 — три ряда с шагом клапанов 22 мм |
| Вариант | Доступные конструкции |
|---|---|
| O20 | O10O10 – Material O10O10 O20 – Material O20 O10O10S05 – Material O10O10S05 O10O10F – Material O10O10F |
| Вариант | Доступные конструкции |
|---|---|
| Слева; 155 мм (C155L) | Расстояние от кромки захвата слева до центра цилиндра |
| Вариант | Доступные конструкции |
|---|---|
| P | P – переключение PNP |
| Вариант | Доступные конструкции |
|---|---|
| A6L | S60 – прямой, Ø 60 мм A60L – угловой, Ø 60 мм, слева A60R – угловой, Ø 60 мм, справа A60F – угловой, Ø 60 мм, спереди A60B – угловой, Ø 60 мм, сзади COV – с крышкой OPE – открытый |
| Вариант | Доступные конструкции |
|---|---|
| 126 | Расстояние от левого края захвата до центра опоры [в мм]. |
| Вариант | Доступные конструкции |
|---|---|
| Манометр (V1) | V1 – вакууметр VAM 40 V U V2 – вакуумный выключатель Vsi |
| Вариант | Доступные конструкции |
|---|---|
| Вставной ниппель 7.2 (CA1) | СА1 – штекерный ниппель 7.2 CA2 – интегрированное резьбовое соединение 12 |

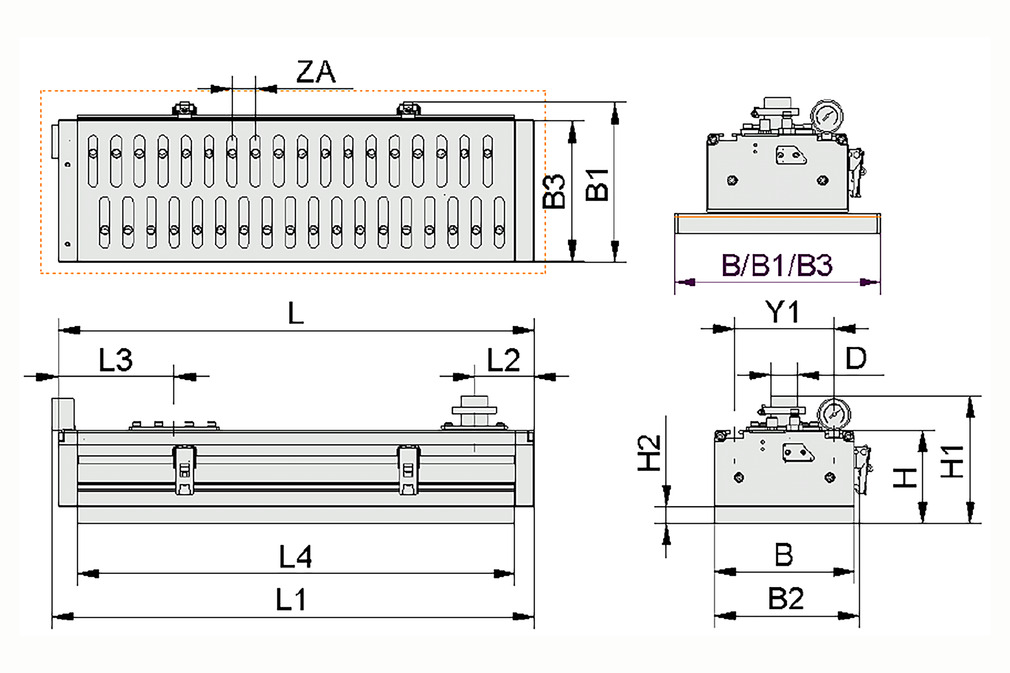

Указанные конструктивные данные относятся к настроенным в качестве примера вакуумным захватам большой площади со следующим кодом для заказа:
FMHD: FMHD CV1 1050 2R28 O20 C152R P S60 126 V1 CA1
FMHD-250: FMHD CV1 1050 250 2R28 O20 C138L P S60 126 V1 CA1
FMHD-3R22: FMHD CV2 1050 3R22 O20 C152L P S60 126V1 CA1
| Свойство | FMHD | FMHD-250 | FMHD-3R22 |
|---|---|---|---|
| B | 170 | 250 | 170 |
| B14 | 191,3 | 250 | 191,3 |
| B25 | 175,5 | 175,5 | 175,5 |
| B3 | 168 | 250 | 168 |
| D | 60 | 60 | 60 |
| H | 111,6 | 111,6 | 111,6 |
| H11 | 158,6 | 163,6 | 158,6 |
| H22 | 20 | 20 | 20 |
| L (переменная) | 1.050 | 1.050 | 1.050 |
| L13 (переменная) | 1.057,8 | 1.057,8 | 1.057,8 |
| L2 (переменная) | 126 | 126 | 126 |
| L3 (переменная) | 152 | 138 | 152 |
| L4 (губка) | 1.004 | 1.004 | 1.004 |
| Y1 | 120 | 120 | 120 |
| ZA (шаг) | 28 | 28 | 22 |
1 зависит от используемого шлангового соединения
2 зависит от используемой губки
3 Использование аналогового манометра
4 всегда наибольший размер продукта
5 Ширина быстросменной системы
| Тип | Температурный диапазон [°C] | Диапазон рабочего давления [бар] | Электр. соединение |
|---|---|---|---|
| FMHD | 5 ... 40 | 6,0 ... 8,0 | M12, 5-конт. |
| FMHD-250 | 5 ... 40 | 6,0 ... 8,0 | M12, 4-конт. |
| FMHD-3R22 | 5 ... 40 | 6,0 ... 8,0 | M12, 5-конт. |
Примерные технические характеристики
| Тип | Герметик | Необходимый объемный расход [Nl/min]** | Усилие всасывания [Н]* | Количество всасывающих клеток | Вес [кг] | |
|---|---|---|---|---|---|---|
| FMHD | FMHD-CV1-1050-2R28-O20 | Губка, 20 mm | 315 | 2.430 | 70 | 17 |
| FMHD-CV1-1260-2R28-O20 | Губка, 20 mm | 380 | 2.870 | 85 | 20 | |
| FMHD-250 | FMHD-CV1-1050x250-2R28-O20 | Губка, 20 mm | 315 | 3.500 | 70 | 23 |
| FMHD-CV1-1260x250-2R28-O20 | Губка, 20 mm | 380 | 4.200 | 85 | 26 | |
| FMHD-3R22 | FMHD-CV2-1050-3R22-O20 | Губка, 20 mm | 315 | 1.870 | 132 | 17 |
| FMHD-CV2-1260-3R22-O20 | Губка, 20 mm | 378 | 2.210 | 161 | 20 | |
* Значения, полученные опытным путем при работе с типичной заготовкой (деревянная доска со структурированной поверхностью, захват полностью закрыт заготовкой, системный вакуум –0,3 бара, без коэффициента надежности). Они представляют ориентировочные значения для примерных расчетов. Для подробных системных расчетов всегда рекомендуется проведение всасывающих тестов с оригинальной деталью.
**Используемый внешний вакуум-генератор при вакууме -0,3 бар должен предоставлять как минимум указанные объемы всасывания (на вакуумных соединительных штуцерах FMHD-250)
Документация по согласованию данного продукта доступна в этом разделе.
| Документы | Язык |
|---|---|
| Русский |
Документация также полностью доступна на английском языке.
| Документы | Язык |
|---|---|
| Английский язык |
Откройте для себя примеры применения продукта в различных отраслях промышленности - удобные, информативные и практичные.
Не нашли подходящего видео? Тогда загляните в наш медиацентр.
| Длина L | 1050 (mm) |
| Ширина B | 170 (mm) |
| Расположение всасывающих элементов | 2 ряда, 28 мм |
| Фигурная фурнитура | Опора прямая, Ø 60 |
| Вес | 16.7 (kg) |
| Длина L | 1260 (mm) |
| Ширина B | 170 (mm) |
| Расположение всасывающих элементов | 2 ряда, 28 мм |
| Фигурная фурнитура | Опора прямая, Ø 60 |
| Вес | 19.6 (kg) |
| Длина L | 1050 (mm) |
| Ширина B | 170 (mm) |
| Расположение всасывающих элементов | 3 ряда, 22 мм |
| Фигурная фурнитура | Опора прямая, Ø 60 |
| Вес | 16.7 (kg) |
| Длина L | 1050 (mm) |
| Ширина B | 250 (mm) |
| Расположение всасывающих элементов | 2 ряда, 28 мм |
| Фигурная фурнитура | Опора прямая, Ø 60 |
| Вес | 19 (kg) |

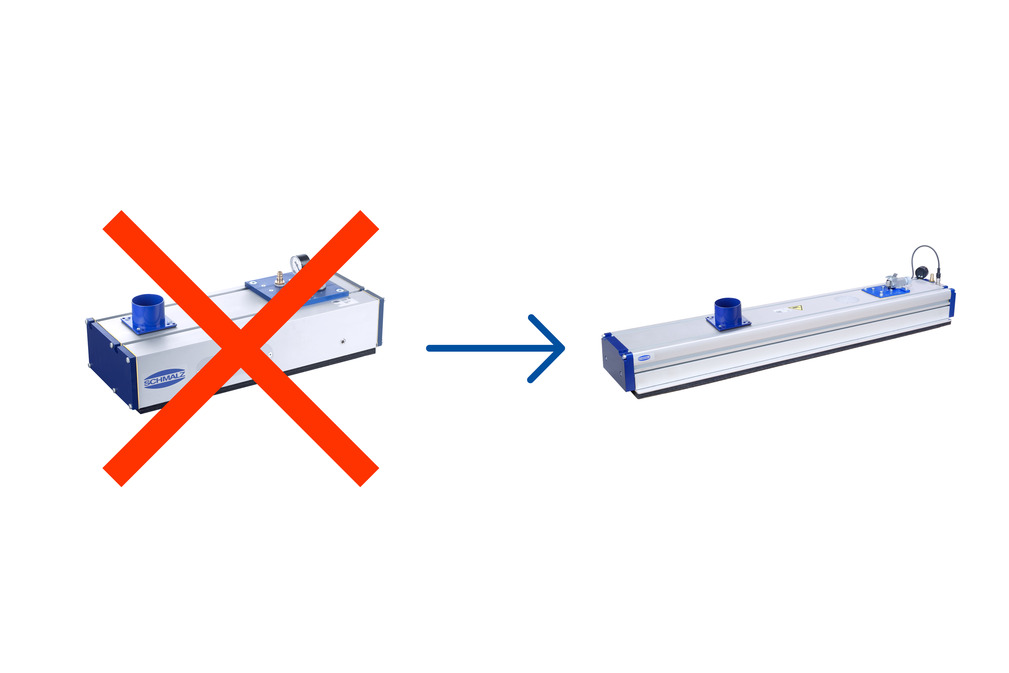

Захват SBX-C, который уже имеется в электрической или программной системе потребителя, можно без каких-либо изменений заменить на захват FMHD-1R. Варианты: FMHD … 1R … SBPL с установленным пневматическим вакуумным генератором FMHD …1R со шланговым соединением для внешней генерации вакуума. За счет реорганизации затраты на техобслуживание снижаются до 70%, что значительно уменьшает эксплуатационные затраты. За более подробной информацией обращайтесь к местному представителю.
После создания вакуума в вакуумном захвате остается остаточный вакуум для многих заготовок. Это может привести к слипанию заготовок, нарушая последовательность процесса.
Для надежного устранения остаточного вакуума можно использовать сжатый воздух для сброса или атмосферную вентиляцию.

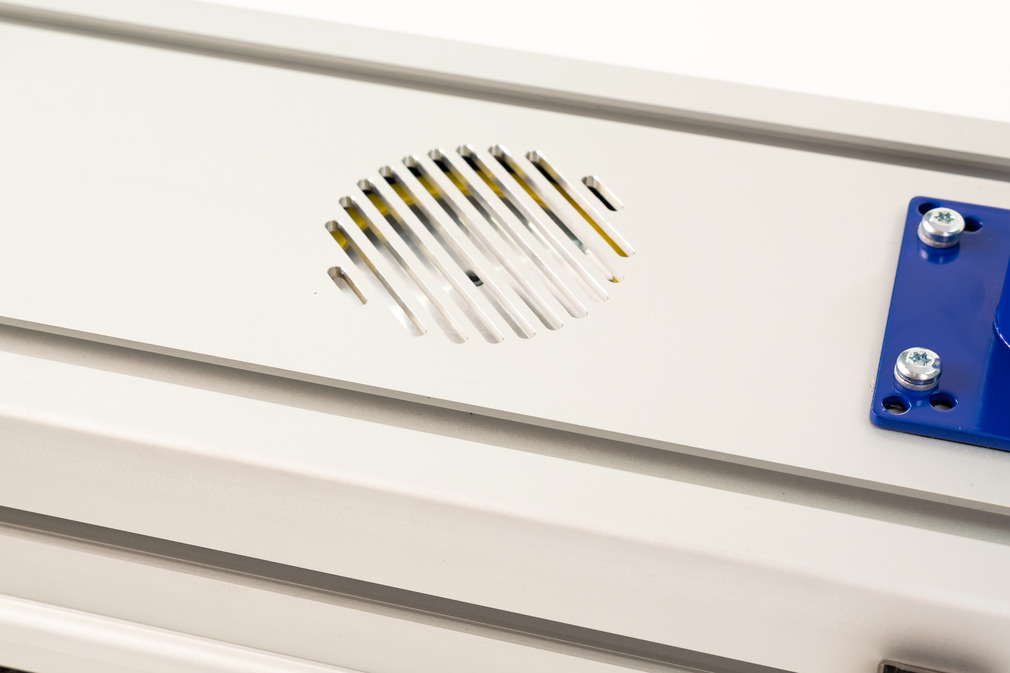

Атмосферная вентиляция имеет ряд преимуществ:
Типичные применения:
Использование импульсных клапанов особенно рекомендуется при объединении нескольких вакуумных захватов FMHD в один вакуумный паук.
В случае сбоя питания цилиндры вакуумного резервуара и вентиляционного отверстия остаются в последнем положении переключения благодаря импульсному управлению. Это предотвращает случайное падение заготовок и нарушение процесса или повреждение.

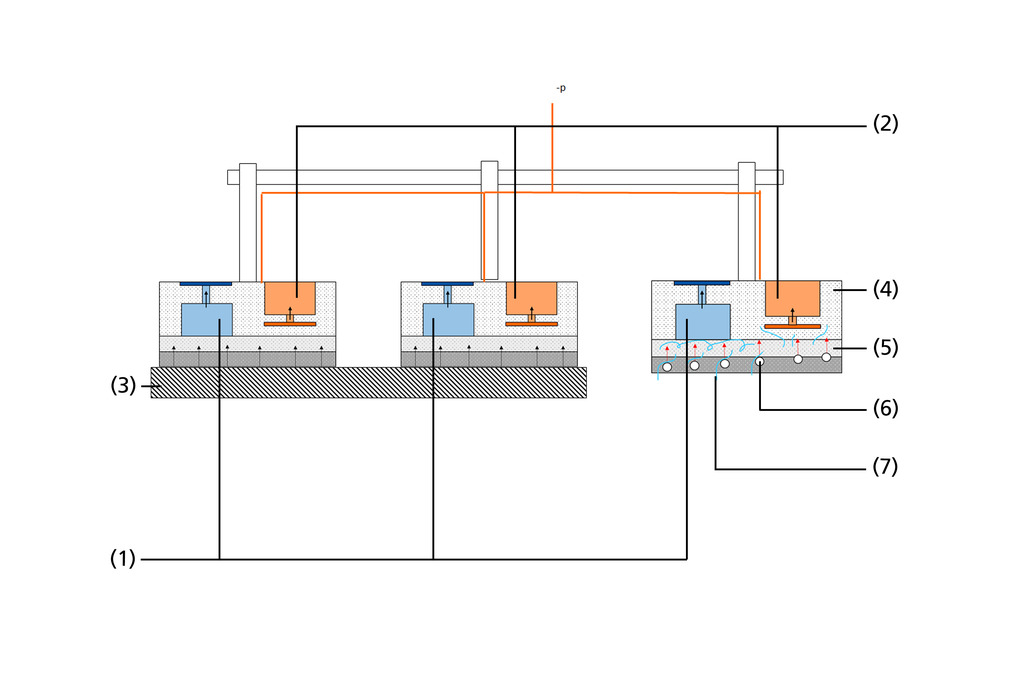

Рис.:
(1) Цилиндр вентиляции
(2) Сепаратор
(3) Заготовка
(4) Камера склада
(5) Всасывающая камера
(6) Шарики
(7) Внешний воздух
