Семейство продуктов Системы захвата большой площади FMP прекращает свое существование и будет доступно до 31.12.2027.

После этой даты продукт больше нельзя заказать. Мы можем предложить вам следующий альтернативный продукт: Системы вакуумных захватов большой площади FA-X / FA-M

ПУНКТ ПОЭТАПНОГО ОТКАЗА

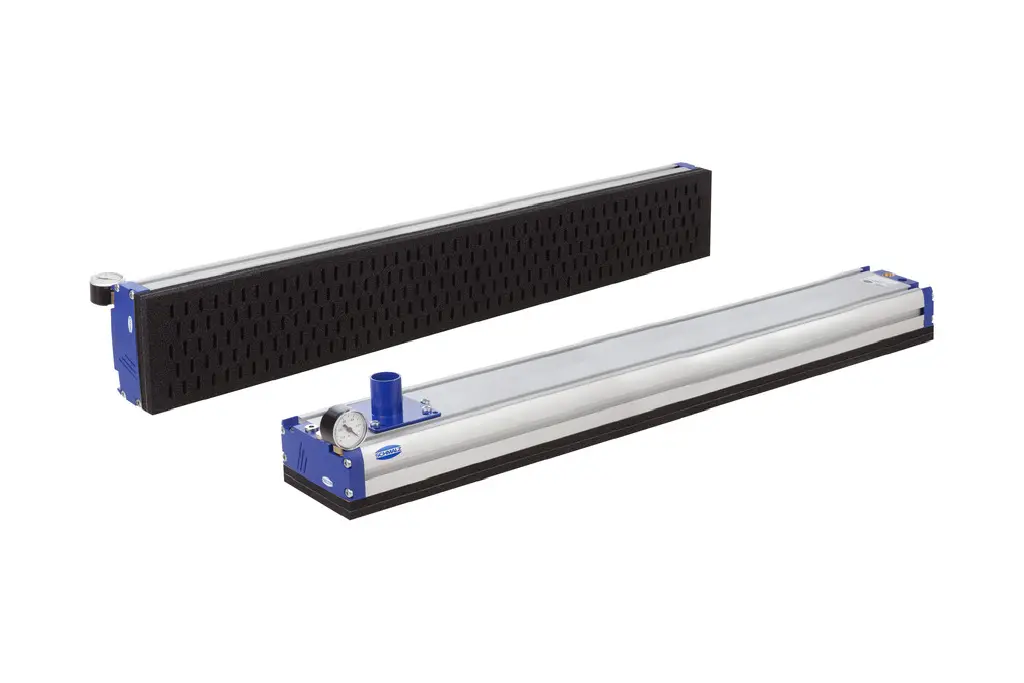

Системы захвата большой площади FMP

Рабочая зона (LxB) от 442 х 130 мм до 1,432 x 130 мм

Приложение

Универсальный захват с подключением к внешнему вакуумному генератору, для перемещения заготовок независимо от размера, геометрии, материала и поверхности
Перемещение заготовок из различных материалов, таких как дерево (с покрытием или без), упаковка (коробки, мешки или банки), металлические листы, стекло, пластик, CFRP и т.п.
Перемещение пористых заготовок, заготовок с зазорами или с нефиксированным начальным положением
Переноска чувствительных деталей, таких как витринное стекло, без следов
Идеально подходит для использования в сочетании с роботами благодаря своему малому весу

Перейдите непосредственно к товарам

Подключение электрического вакуумного генератора позволяет обеспечить высокий расход и разрежение до –0,8 бар при низких эксплуатационных затратах

Встроенный в базовый профиль вакуумный бустер обеспечивает быструю эвакуацию и короткие циклы

Захваты оптимально подходят для своей задачи благодаря выбору уплотнительного элемента (присоска или уплотнительная губка)

Поточные клапаны (SVK) специально для пористых деталей; гидравлические сопротивления (SW) для плоских поверхностей и поворотов > 45°

Цифровая версия FMP-i с мониторингом состояния и интерфейсом связи для контроля и управления всеми рабочими процессами

Гибкие уплотнительные элементы и инновационная клапанная техника

Уплотнительная губка и присоски позволяют оптимально адаптировать вакуумный захват к заготовке. Правильно подобранная клапанная техника обеспечивает безопасный и эффективный процесс.
Наш помощник по выбору поможет вам выбрать уплотнительные элементы и клапанную технику справа.

Помощники выбора

Конструкция

Алюминиевый базовый профиль (1) с боковыми Т-образными пазами для датчиков и встроенной подачей воздуха для разделения; доступны различные размеры захвата по длине
Вакуумный усилитель (2) для более быстрой эвакуации; клапанная пленка (3) для быстрой смены типа и размера клапана
Уплотнительный элемент вакуумной присоски (4) с функцией вставки или губка с клейкой пленкой
Дополнительный встроенный выдвижной вакуумный клапан (5): быстрое вакуумирование и большой объем всасывания
Торцевая крышка со встроенными функциями (6): соединительный разъем для вакуумметров сжатого воздуха; дополнительные функции сброса и разделения
Соединительный элемент (7) для внешнего вакуум-генератора

Технические характеристики

Подключение к внешнему вакуум-генератору
Уплотнительный элемент: Уплотнительный пеноматериал или вакуумный захват

Промышленность

•Универсальные материалы

Документация

Документация по согласованию данного продукта доступна в этом разделе.

Документы	Язык
Обзор семейства продукции	Русский

Документация также полностью доступна на английском языке.

Документы	Язык
Обзор семейства продукции	Английский язык

Перейти к альтернативному продукту

1 - 10 из 11 результатов

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-i-SVK 442 3R18 O20 V0 G32

№ детали: 10.01.38.06743

Интеллектуальная система захвата зоны для создания внешнего вакуума с проточным шаровым клапаном

Длина L	442 (mm)
Длина L1	446 (mm)
Ширина B	130 (mm)
Аранжировка	3R18
Тип материала	Губка открытая, высота 20 мм
Функция вакуумного захвата большой площади	V0
Фигурная фурнитура	Прямой
Наружный диаметр D	32 (mm)
Функция вакуумного захвата большой площади	1x регулирующий клапан вакуумный / продувочный клапан
Макс. потребление воздуха при сбросе	800 (l/min)
Реле вакуума для конструкции	Нормально открытый
Вес	2.8 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-i-SVK 1234 3R54 SPB2-40P V0 G60

№ детали: 10.01.38.07415

Интеллектуальная система захвата большой площади для создание внешнего вакуума с Проточный шаровой клапан

Длина L	1234 (mm)
Длина L1	1238 (mm)
Ширина B	130 (mm)
Аранжировка	3R54
Функция вакуумного захвата большой площади	V0
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Функция вакуумного захвата большой площади	1x регулирующий клапан вакуумный / продувочный клапан
Макс. потребление воздуха при сбросе	800 (l/min)
Реле вакуума для конструкции	Нормально открытый
Вес	7.5 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-SW60 838 5R18 O10O10 G60

№ детали: 10.01.38.00648

Вакуумная система захвата для внешнего генератора вакуума, включая сопротивление потоку

Длина L	838 (mm)
Ширина B	130 (mm)
Аранжировка	5R18
Тип материала	Губка открытая 2 x 10 мм
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Вес	3.6 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-SVK 640 5R18 O10O10 F G32

№ детали: 10.01.38.00652

Вакуумная система захвата для внешнего генератора вакуума, включая контрольный шаровой клапан

Длина L	640 (mm)
Ширина B	130 (mm)
Аранжировка	5R18
Тип материала	Губка открытая 2 x 10 мм
Функция вакуумного захвата большой площади	Фильтр
Фигурная фурнитура	Прямой
Наружный диаметр D	32 (mm)
Вес	2.9 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-SVK 838 5R36 SPB2-20P G60

№ детали: 10.01.38.00476

Вакуумная система захвата для внешнего генератора вакуума, включая контрольный шаровой клапан

Длина L	838 (mm)
Ширина B	130 (mm)
Аранжировка	5R36
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Вес	4.5 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-SVK 442 3R54 SPB2-40P G32

№ детали: 10.01.38.00311

Вакуумная система захвата для внешнего генератора вакуума, включая контрольный шаровой клапан

Длина L	442 (mm)
Ширина B	130 (mm)
Аранжировка	3R54
Фигурная фурнитура	Прямой
Наружный диаметр D	32 (mm)
Вес	2.7 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-S-SVK 838 5R18 O10O10 F G60

№ детали: 10.01.38.03451

Vacuum area gripping system for external vacuum generator, with ball check valves

Длина L	838 (mm)
Ширина B	130 (mm)
Аранжировка	5R18
Тип материала	Губка открытая 2 x 10 мм
Функция вакуумного захвата большой площади	Фильтр
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Функция вакуумного захвата большой площади	1x регулирующий клапан вакуумный / продувочный клапан
Макс. потребление воздуха при сбросе	800 (l/min)
Вес	4.3 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-S-SW60 838 5R18 O10O10 G60

№ детали: 10.01.38.03457

Vacuum area gripping system for external vacuum generator, with flow resistors

Длина L	838 (mm)
Ширина B	130 (mm)
Аранжировка	5R18
Тип материала	Губка открытая 2 x 10 мм
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Функция вакуумного захвата большой площади	1x регулирующий клапан вакуумный / продувочный клапан
Макс. потребление воздуха при сбросе	800 (l/min)
Реле вакуума для конструкции	PNP переключатель
Вес	4.2 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-S-SVK 1432 5R36 SPB2-20-P F G60

№ детали: 10.01.38.03502

Vacuum area gripping system for external vacuum generator, with ball check valves

Длина L	1432 (mm)
Ширина B	130 (mm)
Аранжировка	5R36
Функция вакуумного захвата большой площади	Фильтр
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Функция вакуумного захвата большой площади	1x регулирующий клапан вакуумный / продувочный клапан
Макс. потребление воздуха при сбросе	800 (l/min)
Вес	8.1 (kg)
Семейство продуктов	FMP

ПУНКТ ПОЭТАПНОГО ОТКАЗА

FMP-S-SW90 1036 5R36 SPB2-20P G60

№ детали: 10.01.38.03506

Vacuum area gripping system for external vacuum generator, with flow resistors

Длина L	1036 (mm)
Ширина B	130 (mm)
Аранжировка	5R36
Фигурная фурнитура	Прямой
Наружный диаметр D	60 (mm)
Функция вакуумного захвата большой площади	1x регулирующий клапан вакуумный / продувочный клапан
Макс. потребление воздуха при сбросе	800 (l/min)
Реле вакуума для конструкции	PNP переключатель
Вес	6.1 (kg)
Семейство продуктов	FMP

Системы захвата большой площади FMP
