Пособие по выбору фильтров и соединителей
Обзор сопротивления потоку в шлангах

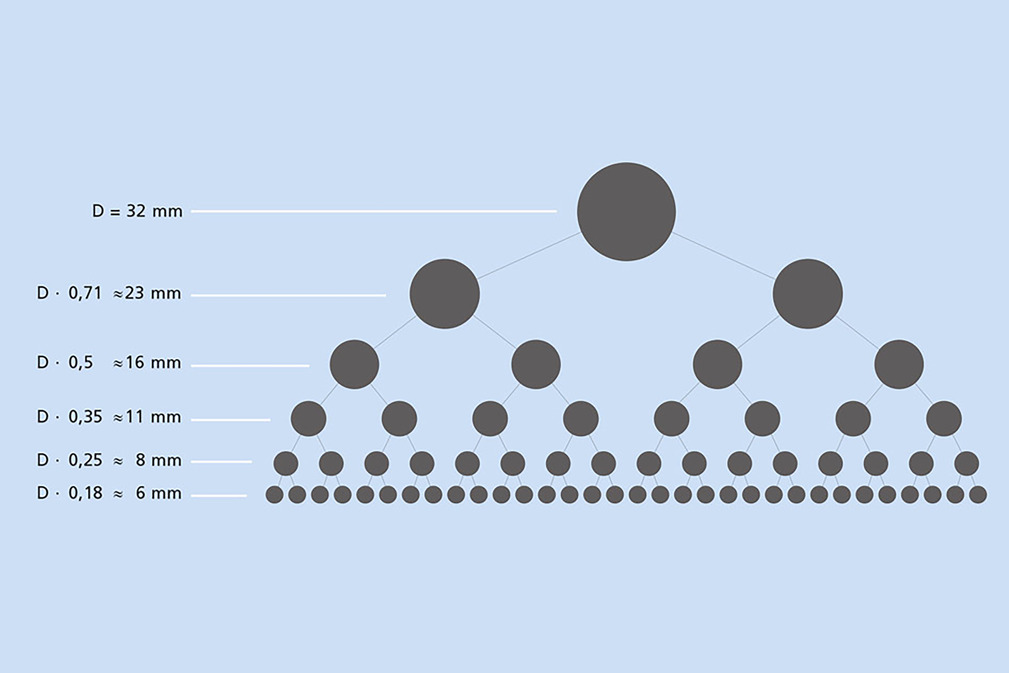

Пособие по определению размеров распределительных шлангов:
Пример: Шланг с внутренним диаметром D = 32 мм имеет такой же внутренний расход, как и 32 шланга с внутренним диаметром 6 мм или 4 шланга с внутренним диаметром 16 мм.
Контрольный список для выбора шлангов
| Критерий/материал | ПВХ | ПУ | ПЭ | ПА |
|---|---|---|---|---|
| Устойчивость к воздействию масла | Хорошо | Отлично | Хорошо | Очень хорошо |
| Стойкость к топливу и природному газу | Средняя | Очень хорошо | Средняя | Хорошо |
| Устойчивость к атмосферным воздействиям | Средняя | Отлично | Средняя | Средняя |
| Поведение при низких температурах | Замерзает при -20°С | Подобен твердому пластику при -35° bis -40°C, но без охрупчивания |
Замерзает при -50°C | Замерзает при -40°С |
| Поведение при высоких температурах | Выдерживает 70°C в течение длительного времени | Выдерживает длительное время 80°C, кратковременно до 100° | Выдерживает 70°C в течение длительных периодов времени | Выдерживает длительное время 85°C |
| Устойчивость к динамическим нагрузкам | Прочность на растяжение: хорошо; пластичность: очень хорошо, подходит для статической установки | Прочность на разрыв: отлично Выход на разрыв: отлично Очень высокая упругость, отличное сопротивление ползучести, поэтому подходит для прокладки кабелей на трассах | Прочность на растяжение: очень хорошая; пластичность: очень хорошая, подходит для статического монтажа | Прочность на разрыв: очень хорошая; пластичность: хорошая, подходит для статического монтажа |
| Устойчивость к истиранию | Хорошо | Отлично | Хорошо | Хорошо |
Контрольный список для выбора фильтров
Каков минимальный требуемый номинальный расход?
См. указания в технических данных.
Существуют ли ограничения по размеру?
См. примечания в расчетных данных.
Обеспечивается ли техническое обслуживание?
Планировка и дизайн должны обеспечивать простоту обслуживания.
Контрольный список для выбора соединительных элементов
Какой диаметр необходим?
См. расчетную схему "Обзор сопротивления потоку в шлангах".
Какова длина шлангов?
Рекомендации по шлангам основаны на длине шланга 2 м. Для более длинных шлангов необходимо использовать шланги большего диаметра.
Какой материал шланга необходим?
См. примечания к материалам. При прокладке кабелей рекомендуется использовать полиуретановые шланги.
Какие соединения шлангов лучше всего подходят для данной области применения?
Для динамических применений всегда следует использовать соединения, закрепленные накидными гайками или шланговыми хомутами.
