Информация для заказа

Присоска FSGA (эластомерная часть + соединительный ниппель) поставляется в несобранном виде (диаметром 33 мм и более - в сборе). Поставка состоит из:

  • Присоска типа FGA – эластомерная деталь, поставляемая в различных диаметрах и материалах
  • Соединительный ниппель типа SA-NIP – поставляется с различной резьбой


Доступные запасные части: присоска FGA, соединительный ниппель SA-NIP

Пожалуйста, повторите попытку позже или свяжитесь с местным контактным лицом.

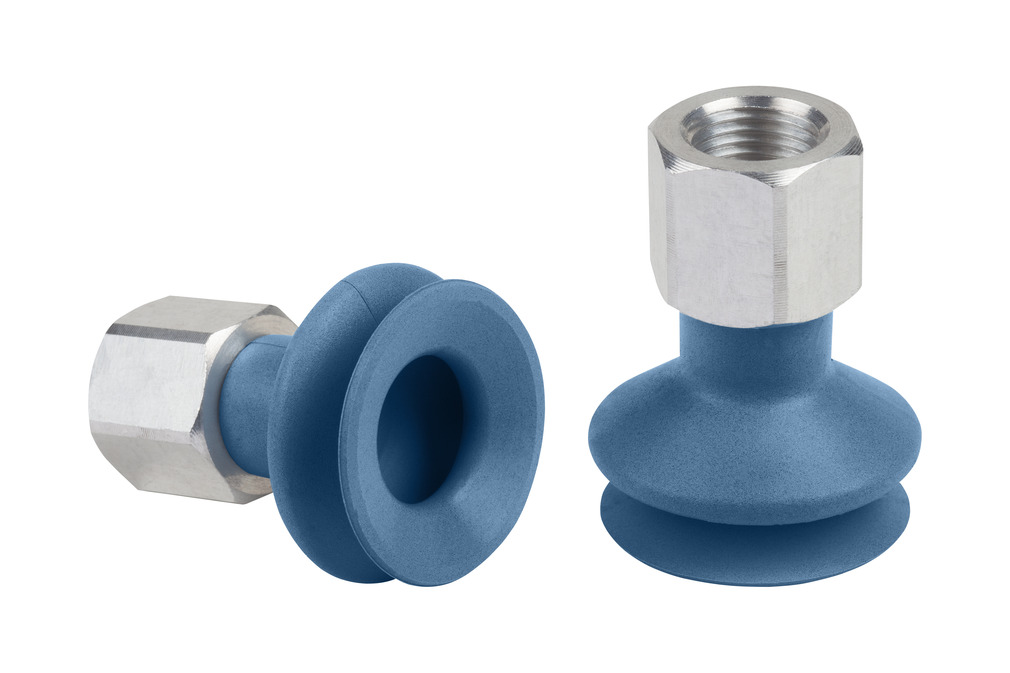

FSGA 22 SI-MD-55 G1/8-IG

№ детали: 10.01.06.04207

Bellows suction cup (round) with optimal adaptation to uneven surfaces

размер22
Материал присоскиСиликон SI с возможностью обнаружения металла
Твердость материала [Shore A]55 (Shore A)
Характеристики материалаСовместимый с FDA
Материал ниппеляалюминий
СоединениеG1/8"-F
Количество складок1.5
Семейство продуктовFSGA
Информация о продукте
Конструктивные данные
Design image
Атрибут Значение
d2 11,7  mm
Dmax(S) 25  mm
dn 3,5  mm
Ds 21,5  mm
G1 G1/8"-F
H 31  mm
LG1 8  mm
SW1 14  mm
Z (ход) 6  mm
Примечание: Допустимые допуски размеров для деталей из эластомера в соответствии с DIN ISO 3302-1 M3
Технические характеристики
Атрибут Значение
Материал присоски Силикон SI с возможностью обнаружения металла
Твердость материала [Shore A] 55  Shore A
размер 22
Количество складок 1,5
Соединение G1/8-IG
Радиус заготовки мин. (выпуклый) 25  mm
Объем 1,4  cm³
Всасывающая сила (-600 мбар) 5,7  N
Сила отрыва 15,2  N
Внутренний диаметр шланга (реком.) d 4  mm
Вес 6,2  g
Семейство продуктов FSGA
Note: Suction force: The specified suction forces are theoretical values at a vacuum of -0.6 bar and with a dry, smooth and even workpiece surface - they do not include a safety factor Pull-off force: The pull-off force of the versions made of natural rubber is reduced by about 40% Hose diameter: The recommended hose diameter refers to a hose length of approx. 2 m
