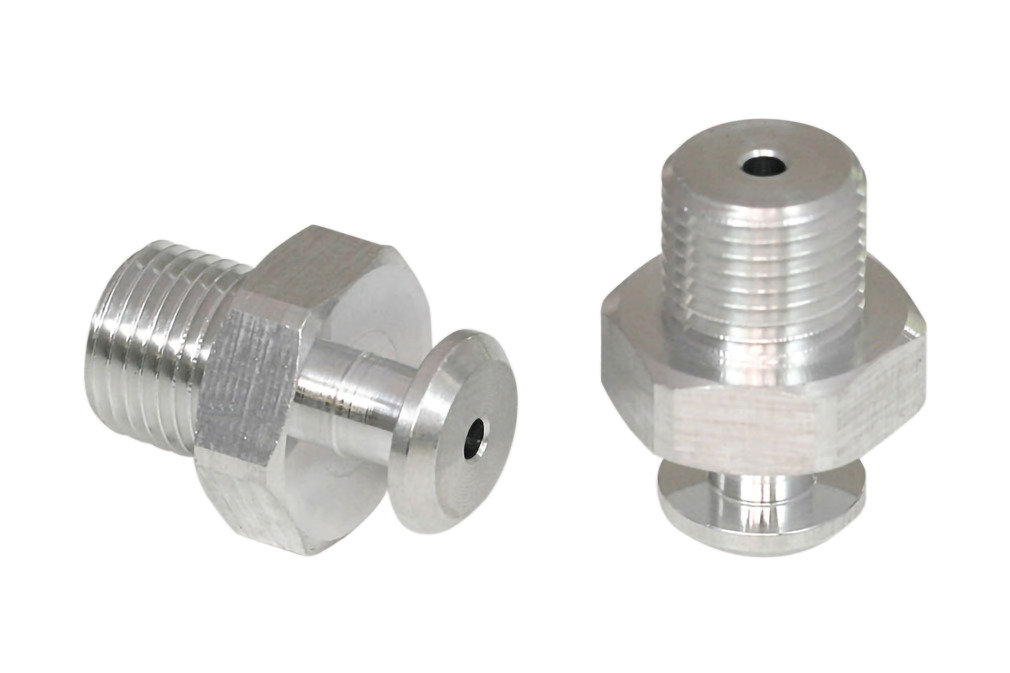

SA-NIP N007 G1/4-AG DN350
№ детали: 10.01.01.10752
Всасывающий патрубок
| Резьба G1 | G1/4"-M |
| Длина L1 | 21.5 (mm) |
| Длина посадки | 5 (mm) |
| Номинальный размер | 3,50 мм |
| Материал | алюминий |
Конструктивные данные
Конструктивные данные
| Атрибут | Значение |
|---|---|
| D | 10 mm |
| dn | 3,5 mm |
| D2 | 6,5 mm |
| G1 | G1/4"-M |
| L | 5 mm |
| L1 | 21,5 mm |
| L2 | 7 mm |
| L3 | 1,5 mm |
| LG1 | 8 mm |
| SW1 | 17 mm |
Технические характеристики
Технические характеристики
| Атрибут | Значение |
|---|---|
| Семейство ниппелей | N 007 |
| Материал | алюминий |
| Вес | 6,5 g |
