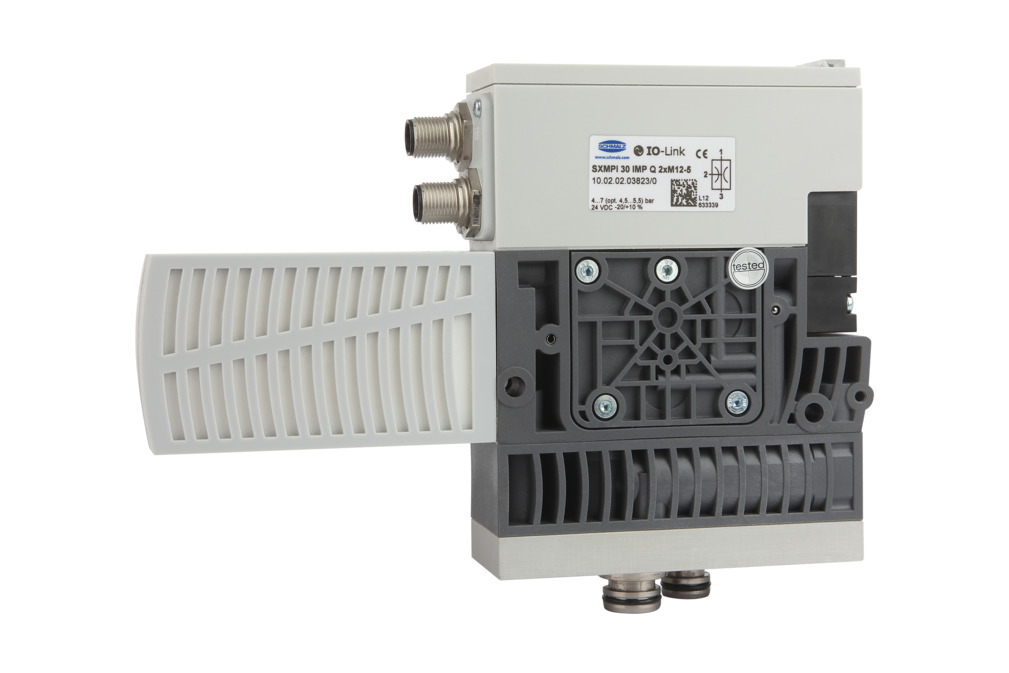

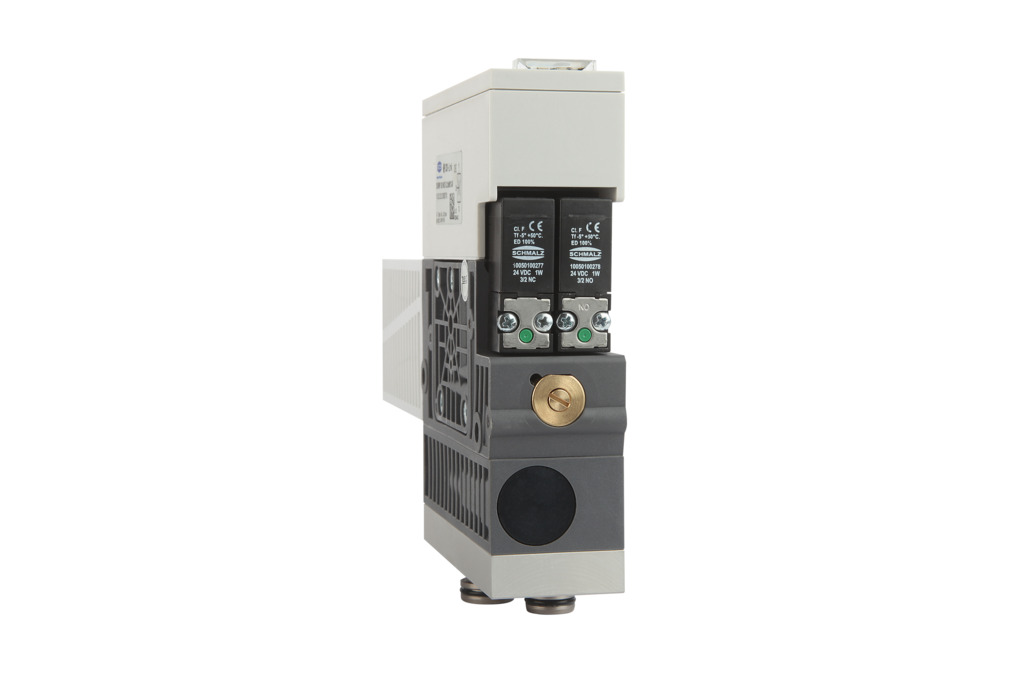

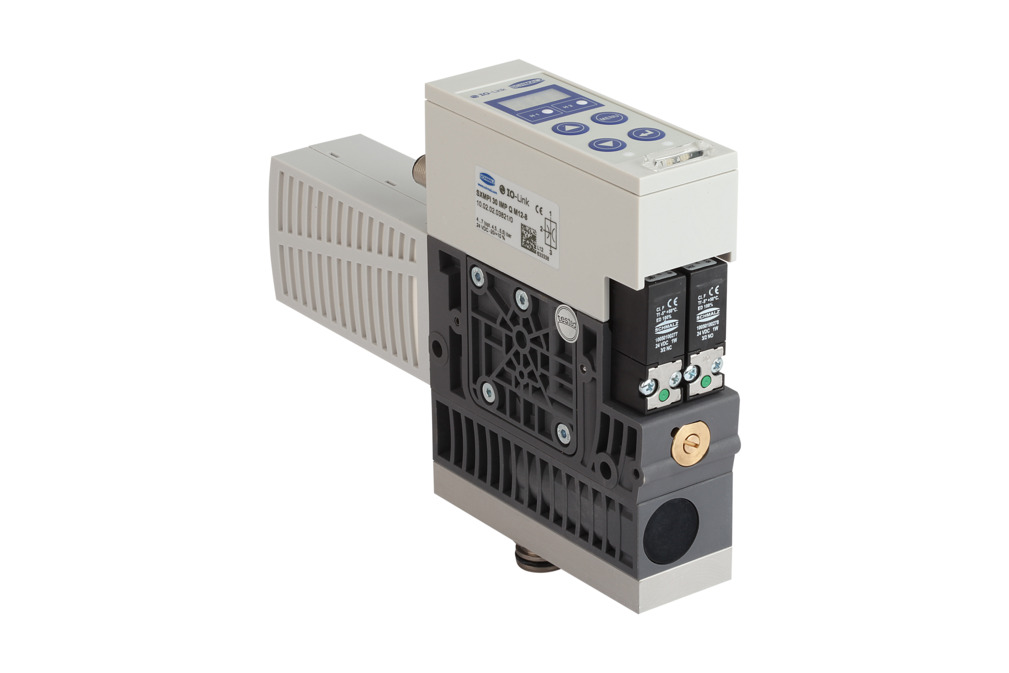

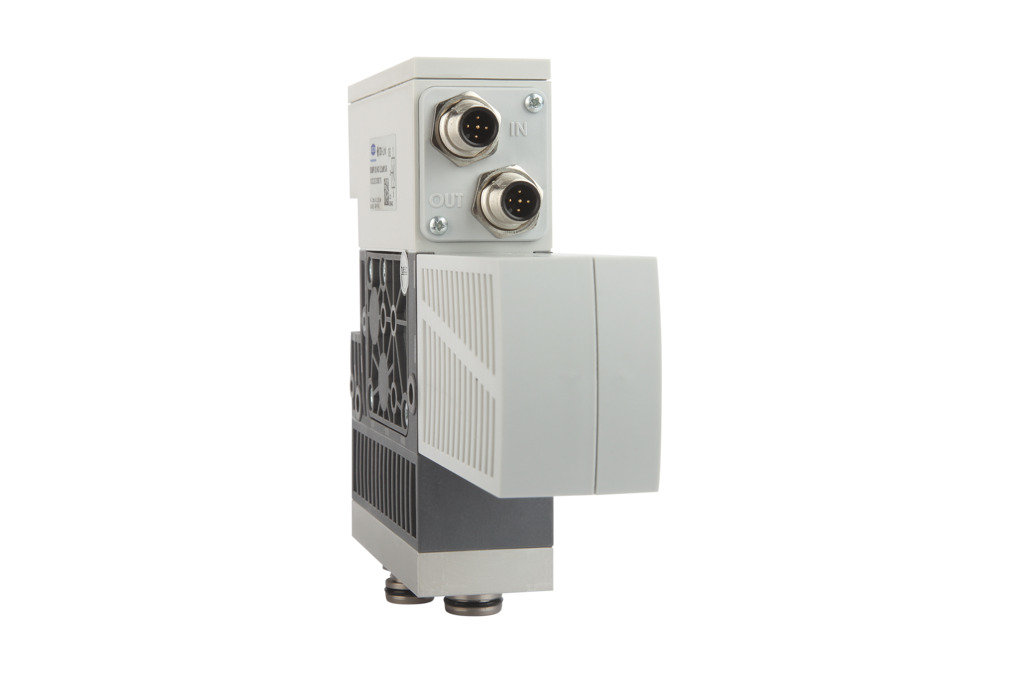

№ детали: 10.02.02.03823
Компактный эжектор с мониторингом условий эксплуатации с функцией сброса и пневматической функцией сохранения воздуха
| Диаметр сопла | 3 (mm) |
| Регулирующий клапан | Импульсный клапан |
| Электрическое подключение | 2x соединитель M12, 5+5 полюсов |
| Общение | IO-Link (Класс A) |
| Скорость вакуумирования (макс.) | 220 (l/min) |
| Потребление воздуха всасыванием | 380 (l/min) |
| Диапазон давления (рабочее давление) [бар] | 3,0 ... 6,0 бар |
| Макс. уровень вакуума | -850 (mbar) |
| Уровень шума свободный | 72 (dB(A)) |
| Тип защиты IP | IP 55 |
| Атрибут | Значение |
|---|---|
| B | 39 mm |
| d | 5,5 mm |
| G2 | M12x1-M |
| H | 108 mm |
| H1 | 146 mm |
| H2 | 54 mm |
| H3 | 6 mm |
| H4 | 26 mm |
| L | 210 mm |
| L2 | 5 mm |
| L3 | 97 mm |
| X1 | 89 mm |
| Y1 | 10 mm |
| Атрибут | Значение |
|---|---|
| Диаметр сопла | 3 mm |
| Степень вакуумирования | 85 % |
| Скорость вакуумирования (макс.) | 220 l/min |
| Скорость вакуумирования (макс.) | 13,2 m³/h |
| Скорость вакуумирования макс. | 7,77 cfm |
| Потребление воздуха всасыванием | 380 l/min |
| Потребление воздуха всасыванием | 22,8 m³/h |
| Потребление воздуха всасыванием | 13,42 cfm |
| Уровень шума свободный | 72 dB(A) |
| Диапазон давления (рабочее давление) [бар] | 43,5 ... 87,0 |
| Диапазон давления (рабочее давление) [бар] | 3,0 ... 6,0 бар |
| Макс. потребление воздуха при сбросе | 320 l/min |
| Внутренний диаметр шланга для сжатого воздуха | 8 mm |
| Рекомендуемый внутренний диаметр шланга для вакуума | 9 mm |
| Регулирующий клапан | Импульсный клапан |
| Вес | 0,96 kg |
| Температура эксплуатации | 0 ... 50 °C |
| Семейство продуктов | SXMPi |
Соответствующее программное обеспечение для этого продукта доступно в этом разделе.
| Документация | Язык |
|---|---|
| Английский язык | |
| Английский язык |
| Длина L | 96 (mm) |
| Ширина B | 54 (mm) |
| Высота H | 40 (mm) |
| Использование в конструкции | Компактные эжекторы SXPi/SXMPi |
| Использование в конструкции | Насос Schmalz X-Pump SXMPi |
| размер | 15-30-SD |
| содержит | Сито / глушитель / RSV |
| Электрическое подключение | Соединитель с внутренней резьбой M12, 5 полюсов |
| Длина кабеля | 5000 (mm) |
| Соединение 2 | Кабель, 5-х полюсный |
| Материал шланга | полиуретановый кабель |
| Длина L | 122 (mm) |
| Ширина B | 46 (mm) |
| Высота H | 43 (mm) |
| Количество соединений | 1 |
| Использование в конструкции | Компактные эжекторы SXPi/SXMPi |
| Длина L | 122 (mm) |
| Ширина B | 87 (mm) |
| Высота H | 48 (mm) |
| Количество соединений | 2 |
| Использование в конструкции | Компактные эжекторы SXPi/SXMPi |
