№ детали: 10.01.38.00749

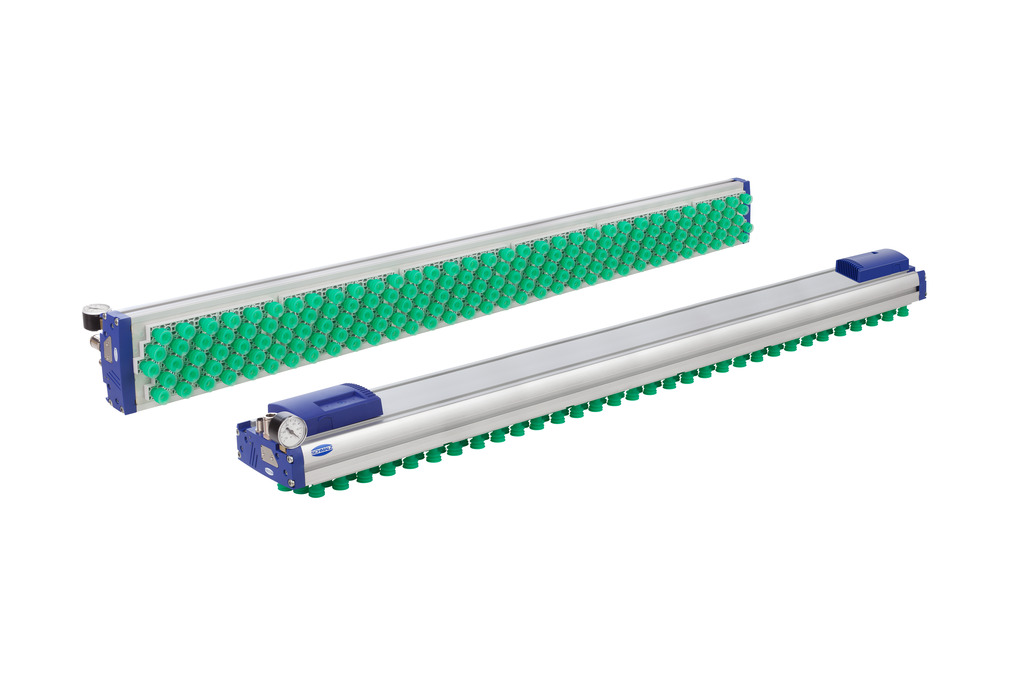

Вакуумная система захвата с интегрированным пневматическим вакуумным генератором и сопротивлением потоку
| Длина L | 1432 (mm) |
| Ширина B | 130 (mm) |
| Аранжировка | 5R36 |
| Количество всасывающих камер | 193 |
| Конструкция вакуум-генератора | Многоступенчатый эжектор SEMP |
| Диаметр сопла | 0.9 (mm) |
| Потребление воздуха [л/мин] | 1000 (l/min) |
| Вес | 8.4 (kg) |
| Семейство продуктов | FXP |
| Атрибут | Значение |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| H | 83 mm |
| H1 | 122 mm |
| H2 | 33 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 28 mm |
| L | 1 432 mm |
| L2 | 1 392 mm |
| L3 | 154 mm |
| Y1 | 90 mm |
| Тип клапана | SW |
| Атрибут | Значение |
|---|---|
| Аранжировка | 5R36 |
| Количество всасывающих камер | 193 |
| Всасывающая сила при -250 мбар | 490 N |
| Скорость вакуумирования макс. | 3 180 l/min |
| Потребление воздуха [л/мин] | 1 000 l/min |
| Уплотнительный элемент | Присоски |
| Вес | 8,4 kg |
| Семейство продуктов | FXP |
| Диапазон измерения [бар] | bar |
| размер | SEMP-100 |
| содержит | Крышка |
| Использование в конструкции | Система вакуумных захватов большой площади FXP |
| Длина L | 1392 (mm) |
| Ширина B | 109.8 (mm) |
| Высота H | 0.4 (mm) |
| Расположение всасывающих элементов | 5R36 |
| Диапазон измерения [бар] | bar |
| Диаметр сопла | 0.9 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 120 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 29 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP |
| размер | 20 |
| Материал присоски | Силикон SI |
| Твердость материала [Shore A] | 40 (Shore A) |
| Количество складок | 2.5 |
| Форма | Вталкивание |
| Соединение | Шланг 8/6 |
| Регулирующий клапан | Нормально закрытый |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Регулирующий клапан | Нормально открытый |
| Использование в конструкции | Система вакуумных захватов большой площади FXP |
| Длина L | 120 (mm) |
| Ширина B | 85 (mm) |
| Высота H | 10 (mm) |
| Материал | Сталь |
| Использование в конструкции | Система вакуумных захватов большой площади |
| Резьба G1 | G1/2"-F |
| Резьба G2 | G1/2"-M |
| Температура эксплуатации | 0 ... 70 °C |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Длина L | 120 (mm) |
| Ширина B | 120 (mm) |
| Высота H | 60 (mm) |
| Диапазон измерения [бар] | bar |
| Резьба G1 | G1/2"-F |
| Вес | 1.1 (kg) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 176.6 (mm) |
| Ширина B | 118 (mm) |
| Высота H | 40 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP |
| Длина L | 84 (mm) |
| Ширина B | 21 (mm) |
| Высота H | 34.5 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP |
| Длина L | 119 (mm) |
| Ширина B | 119 (mm) |
| Высота H | 9.6 (mm) |
| Диапазон измерения [бар] | bar |
| Резьба G1 | G1/2"-F |
| Использование в конструкции | Система вакуумных захватов большой площади FXC-FMC |
| Длина L | 232 (mm) |
| Ширина B | 119 (mm) |
| Высота H | 119 (mm) |
| Диапазон измерения [бар] | bar |
| Вес | 1.3 (kg) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| содержит | 4 закладная гайка |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Ширина B | 23 (mm) |
| Высота H | 46 (mm) |
| Наружный диаметр D | 40 (mm) |
| Диапазон измерения [бар] | -1,00 ... 0,00 bar |
| Манометры формы | Соединение снизу |
| Резьба G1 | G1/8"-M |
| Вес | 0.06 (kg) |
| Наружный диаметр D | 12 (mm) |
| Внутренний диаметр d | 9 (mm) |
| Длина макс. | 50 (m) |
| Материал шланга | PU |
| Радиус изгиба мин. | 70 (mm) |
| Диапазон давления (рабочее давление) [бар] | -0,95 ... 10,00 бар |
| Температура эксплуатации | -20 ... 90 °C |
| Цвет | Молочно-прозрачный |
| Ширина B | 20 (mm) |
| Высота H | 4.9 (mm) |
| Материал | Сталь |
| Длина L | 20 (mm) |
| Резьба G1 | M8-F |
| Монтажные элементы по форме | С шагом |
| Поверхность | оцинкованный |
| Вес | 15.9 (g) |
| Ширина B | 20 (mm) |
| Высота H | 5 (mm) |
| Материал | Сталь |
| Длина L | 20 (mm) |
| Резьба G1 | M6-F |
| Монтажные элементы по форме | С шагом |
| Поверхность | оцинкованный |
| Длина L | 1450 (mm) |
| Ширина B | 10 (mm) |
| Высота H | 7 (mm) |
| Материал | Пластики |
| Цвет | black |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 120 (mm) |
| Ширина B | 120 (mm) |
| Высота H | 10 (mm) |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXC-FMC |
| Резьба G1 | G1/2"-F |
| Резьба G2 | G1/2"-M |
| Температура эксплуатации | 0 ... 70 °C |
| Монтажные элементы по форме | Армирование |
| Длина L | 76.5 (mm) |
| Ширина B | 19 (mm) |
| Специальная функция | Возможен монтаж в вертикальном положении |
| Функция вакуумного захвата большой площади | Реле вакуума и реле давления VSi |
| Диапазон измерения [бар] | bar |
| с | Реле вакуума и давления |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
