№ детали: 10.01.38.03504

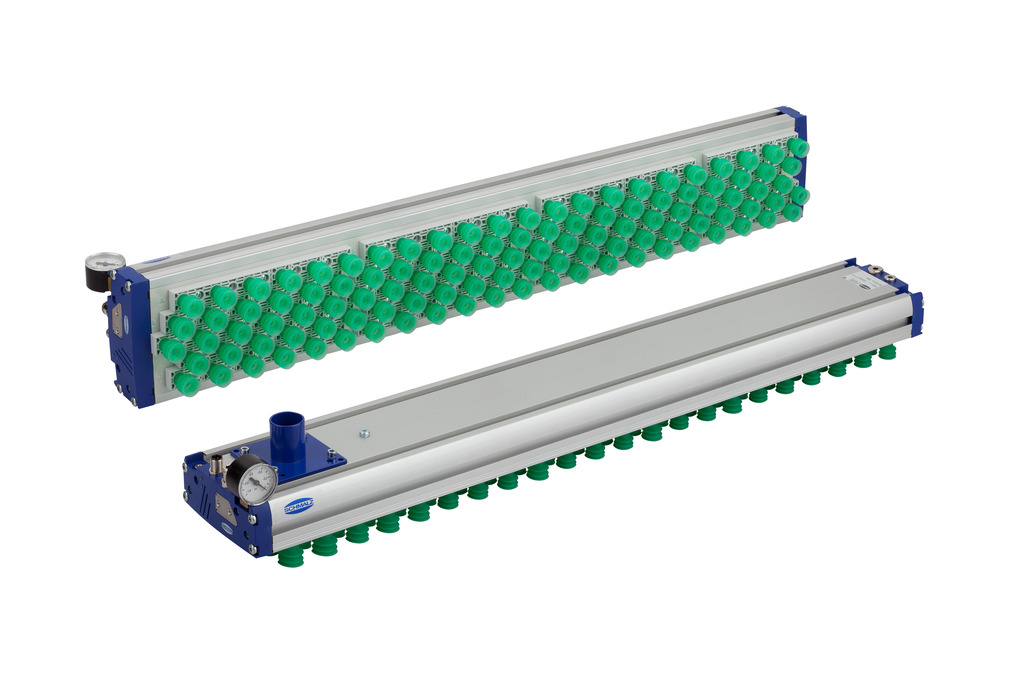

Vacuum area gripping system for external vacuum generator, with flow resistors
| Длина L | 640 (mm) |
| Ширина B | 130 (mm) |
| Аранжировка | 5R36 |
| Фигурная фурнитура | Прямой |
| Наружный диаметр D | 32 (mm) |
| Функция вакуумного захвата большой площади | 1x регулирующий клапан вакуумный / продувочный клапан |
| Макс. потребление воздуха при сбросе | 800 (l/min) |
| Реле вакуума для конструкции | PNP переключатель |
| Вес | 4.2 (kg) |
| Семейство продуктов | FMP |
| Атрибут | Значение |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| D | 32 mm |
| H | 82,7 mm |
| H1 | 123,2 mm |
| H2 | 33 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 41 mm |
| L | 640 mm |
| L2 | 600 mm |
| L3 | 77 mm |
| Y1 | 90 mm |
| Тип клапана | SW |
| Атрибут | Значение |
|---|---|
| Аранжировка | 5R36 |
| Количество всасывающих камер | 82 |
| Всасывающая сила при -250 мбар | 210 N |
| Напряжение | 24V - DC |
| Функция вакуумного захвата большой площади | 1x регулирующий клапан вакуумный / продувочный клапан |
| Вес | 4,2 kg |
| Уплотнительный элемент | Присоски |
| Скорость вакуумирования для pu = -0,25 бар | 450 l/min |
| Семейство продуктов | FMP |
| содержит | Клапан пневматический |
| Использование в конструкции | Система вакуумных захватов большой площади FMP-S |
| Длина L | 600 (mm) |
| Ширина B | 109.8 (mm) |
| Высота H | 0.4 (mm) |
| Расположение всасывающих элементов | 5R36 |
| Диапазон измерения [бар] | bar |
| Диаметр сопла | 0.9 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| размер | 20 |
| Материал присоски | Силикон SI |
| Твердость материала [Shore A] | 40 (Shore A) |
| Количество складок | 2.5 |
| Форма | Вталкивание |
| Длина L | 1450 (mm) |
| Ширина B | 10 (mm) |
| Высота H | 7 (mm) |
| Материал | Пластики |
| Цвет | black |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 120 (mm) |
| Ширина B | 85 (mm) |
| Высота H | 10 (mm) |
| Материал | Сталь |
| Использование в конструкции | Система вакуумных захватов большой площади |
| Резьба G1 | G1/2"-F |
| Резьба G2 | G1/2"-M |
| Температура эксплуатации | 0 ... 70 °C |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Длина L | 120 (mm) |
| Ширина B | 120 (mm) |
| Высота H | 60 (mm) |
| Диапазон измерения [бар] | bar |
| Резьба G1 | G1/2"-F |
| Вес | 1.1 (kg) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 119 (mm) |
| Ширина B | 119 (mm) |
| Высота H | 9.6 (mm) |
| Диапазон измерения [бар] | bar |
| Резьба G1 | G1/2"-F |
| Использование в конструкции | Система вакуумных захватов большой площади FXC-FMC |
| Длина L | 232 (mm) |
| Ширина B | 119 (mm) |
| Высота H | 119 (mm) |
| Диапазон измерения [бар] | bar |
| Вес | 1.3 (kg) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| содержит | 4 закладная гайка |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Высота H | 116 (mm) |
| Наружный диаметр D | 136 (mm) |
| Диапазон измерения [бар] | bar |
| Вес | 1 (kg) |
| Соединение | G1-1/4"-F |
| Ширина B | 23 (mm) |
| Высота H | 46 (mm) |
| Наружный диаметр D | 40 (mm) |
| Диапазон измерения [бар] | -1,00 ... 0,00 bar |
| Манометры формы | Соединение снизу |
| Резьба G1 | G1/8"-M |
| Вес | 0.06 (kg) |
| Соединение | Шланг 8/6 |
| Регулирующий клапан | Нормально закрытый |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Наружный диаметр D | 42 (mm) |
| Внутренний диаметр d | 32 (mm) |
| Длина макс. | 20 (m) |
| Материал шланга | PU, проволочная спираль, антистатик |
| Радиус изгиба мин. | 25 (mm) |
| Диапазон давления (рабочее давление) [бар] | -0,95 ... 3,20 бар |
| Температура эксплуатации | -20 ... 90 °C |
| Цвет | Прозрачный |
| Длина L | 50 (mm) |
| Ширина B | 15.8 (mm) |
| Высота H | 25 (mm) |
| Специальная функция | Возможен монтаж в вертикальном положении |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | реле вакуума |
| Длина L | 76.5 (mm) |
| Ширина B | 19 (mm) |
| Специальная функция | Возможен монтаж в вертикальном положении |
| Функция вакуумного захвата большой площади | Реле вакуума и реле давления VSi |
| Диапазон измерения [бар] | bar |
| с | Реле вакуума и давления |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 439 (mm) |
| Ширина B | 100 (mm) |
| Высота H | 127.5 (mm) |
| Электрическое подключение | Соединитель с внутренней резьбой M12, 5 полюсов |
| Длина кабеля | 5000 (mm) |
| Соединение 2 | Кабель, 5-х полюсный |
| Материал шланга | полиуретановый кабель |
| Наружный диаметр D | 8 (mm) |
| Внутренний диаметр d | 6 (mm) |
| Длина макс. | 500 (m) |
| Материал шланга | PU |
| Радиус изгиба мин. | 45 (mm) |
| Диапазон давления (рабочее давление) [бар] | -0,95 ... 10,00 бар |
| Температура эксплуатации | -20 ... 90 °C |
| Цвет | Молочно-прозрачный |
| Длина L | 120 (mm) |
| Ширина B | 120 (mm) |
| Высота H | 10 (mm) |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXC-FMC |
| Резьба G1 | G1/2"-F |
| Резьба G2 | G1/2"-M |
| Температура эксплуатации | 0 ... 70 °C |
| Монтажные элементы по форме | Армирование |
| Длина L | 79 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 40 (mm) |
| Форма отверстия X1 | 50 (mm) |
| Форма отверстия Y1 | 62 (mm) |
| Наружный диаметр D | 32 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FMP-S |
| Длина L | 79 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 29 (mm) |
| Форма отверстия X1 | 62 (mm) |
| Форма отверстия Y1 | 50 (mm) |
| Наружный диаметр D | 32 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FMP-S |
| Длина L | 79 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 12 (mm) |
| Резьба G1 | G2"-F |
| Использование в конструкции | Schmalz Паллетайзер |
