№ детали: 10.01.38.02973
Vacuum area gripping system for external vacuum generator, with ball check valves
| Длина L | 640 (mm) |
| Ширина B | 130 (mm) |
| Аранжировка | 5R18 |
| Фигурная фурнитура | Прямой |
| Наружный диаметр D | 32 (mm) |
| Вес | 3.3 (kg) |
| Семейство продуктов | FMP |
| Атрибут | Значение |
|---|---|
| B | 130 mm |
| B3 | 21,6 mm |
| D | 32 mm |
| H | 60 mm |
| H1 | 101 mm |
| H2 | 10 mm |
| H3 | 7,7 mm |
| H4 | 5,5 mm |
| H5 | 41 mm |
| L | 640 mm |
| L2 | 600 mm |
| L3 | 90 mm |
| Y1 | 90 mm |
| Тип клапана | SVK |
| Атрибут | Значение |
|---|---|
| Аранжировка | 5R18 |
| Вес | 3,3 kg |
| Уплотнительный элемент | Уплотнительная губка |
| Семейство продуктов | FMP |

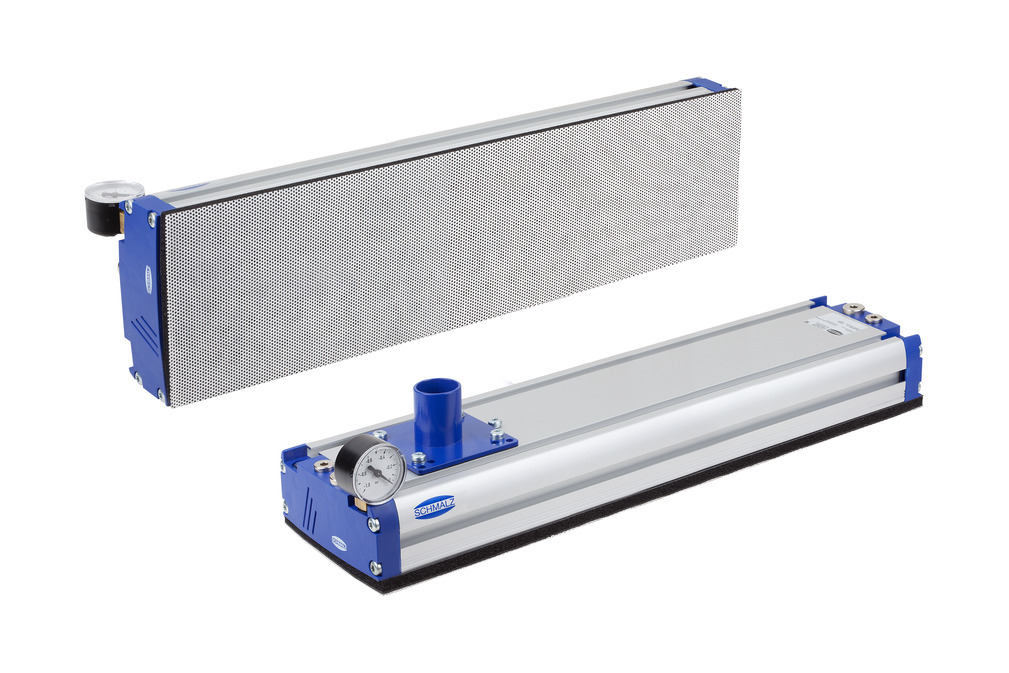

Система вакуумных захватов большой площади с губкой SU
Система вакуумных захватов большой площади с уплотнительной губчатой губкой SU для перемещения поверхностей из стекла с очень чувствительными типами покрытий. Специальная ткань на всасывающей площади вакуумного захвата предотвращает появление царапин и загрязнение поверхности заготовки.
| Длина L | 600 (mm) |
| Ширина B | 109.8 (mm) |
| Высота H | 0.4 (mm) |
| Расположение всасывающих элементов | 5 рядов, 18 мм |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 640 (mm) |
| Ширина B | 131 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 640 (mm) |
| Ширина B | 131 (mm) |
| Аранжировка | 5R18 |
| Длина L | 1450 (mm) |
| Ширина B | 10 (mm) |
| Высота H | 7 (mm) |
| Материал | Пластики |
| Цвет | black |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Номинальный размер | 25 (mm) |
| Номинальный расход при 0,1 бар | 90.1 (m³/h) |
| Напряжение постоянного тока | 24 В - постоянный ток |
| Функция клапана | 3/2-ходовой клапан |
| Регулирующий клапан | Дополнительно NO / NC |
| Соединительная резьба | G1"-F |
| Диапазон давления (рабочее давление) [бар] | -0,95 ... 5,00 бар |
| Вес | 0.52 (kg) |
| Длина L | 120 (mm) |
| Ширина B | 85 (mm) |
| Высота H | 10 (mm) |
| Материал | Сталь |
| Использование в конструкции | Система вакуумных захватов большой площади |
| Резьба G1 | G1/2"-F |
| Резьба G2 | G1/2"-M |
| Температура эксплуатации | 0 ... 70 °C |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 25 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 50 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 1 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Ход пружины Z | 75 (mm) |
| Монтажные элементы по форме | Тяжёлая нагрузка 2 пружинный плунжер |
| Использование в конструкции | Раздел монтажа |
| размер | 90x90 |
| Длина L | 120 (mm) |
| Ширина B | 120 (mm) |
| Высота H | 60 (mm) |
| Диапазон измерения [бар] | bar |
| Резьба G1 | G1/2"-F |
| Вес | 1.1 (kg) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 119 (mm) |
| Ширина B | 119 (mm) |
| Высота H | 9.6 (mm) |
| Диапазон измерения [бар] | bar |
| Резьба G1 | G1/2"-F |
| Использование в конструкции | Система вакуумных захватов большой площади FXC-FMC |
| Длина L | 232 (mm) |
| Ширина B | 119 (mm) |
| Высота H | 119 (mm) |
| Диапазон измерения [бар] | bar |
| Вес | 1.3 (kg) |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| содержит | 4 закладная гайка |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Высота H | 116 (mm) |
| Наружный диаметр D | 136 (mm) |
| Диапазон измерения [бар] | bar |
| Вес | 1 (kg) |
| Соединение | G1-1/4"-F |
| Ширина B | 23 (mm) |
| Высота H | 46 (mm) |
| Наружный диаметр D | 40 (mm) |
| Диапазон измерения [бар] | -1,00 ... 0,00 bar |
| Манометры формы | Соединение снизу |
| Резьба G1 | G1/8"-M |
| Вес | 0.06 (kg) |
| Соединение | Шланг 8/6 |
| Регулирующий клапан | Нормально закрытый |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Наружный диаметр D | 42 (mm) |
| Внутренний диаметр d | 32 (mm) |
| Длина макс. | 20 (m) |
| Материал шланга | PU, проволочная спираль, антистатик |
| Радиус изгиба мин. | 25 (mm) |
| Диапазон давления (рабочее давление) [бар] | -0,95 ... 3,20 бар |
| Температура эксплуатации | -20 ... 90 °C |
| Цвет | Прозрачный |
| Длина L | 50 (mm) |
| Ширина B | 15.8 (mm) |
| Высота H | 25 (mm) |
| Специальная функция | Возможен монтаж в вертикальном положении |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | реле вакуума |
| Длина L | 76.5 (mm) |
| Ширина B | 19 (mm) |
| Специальная функция | Возможен монтаж в вертикальном положении |
| Функция вакуумного захвата большой площади | Реле вакуума и реле давления VSi |
| Диапазон измерения [бар] | bar |
| с | Реле вакуума и давления |
| Использование в конструкции | Система вакуумных захватов большой площади FXP-FMP |
| Длина L | 439 (mm) |
| Ширина B | 100 (mm) |
| Высота H | 127.5 (mm) |
| Длина L | 120 (mm) |
| Ширина B | 120 (mm) |
| Высота H | 10 (mm) |
| Диапазон измерения [бар] | bar |
| Использование в конструкции | Система вакуумных захватов большой площади FXC-FMC |
| Резьба G1 | G1/2"-F |
| Резьба G2 | G1/2"-M |
| Температура эксплуатации | 0 ... 70 °C |
| Монтажные элементы по форме | Армирование |
| Длина L | 79 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 29 (mm) |
| Форма отверстия X1 | 62 (mm) |
| Форма отверстия Y1 | 50 (mm) |
| Наружный диаметр D | 32 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FMP |
| Длина L | 79 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 40 (mm) |
| Форма отверстия X1 | 62 (mm) |
| Форма отверстия Y1 | 50 (mm) |
| Наружный диаметр D | 32 (mm) |
| Использование в конструкции | Система вакуумных захватов большой площади FMP |
| Длина L | 79 (mm) |
| Ширина B | 79 (mm) |
| Высота H | 12 (mm) |
| Резьба G1 | G2"-F |
| Использование в конструкции | Schmalz Паллетайзер |
