№ детали: 10.01.02.00812

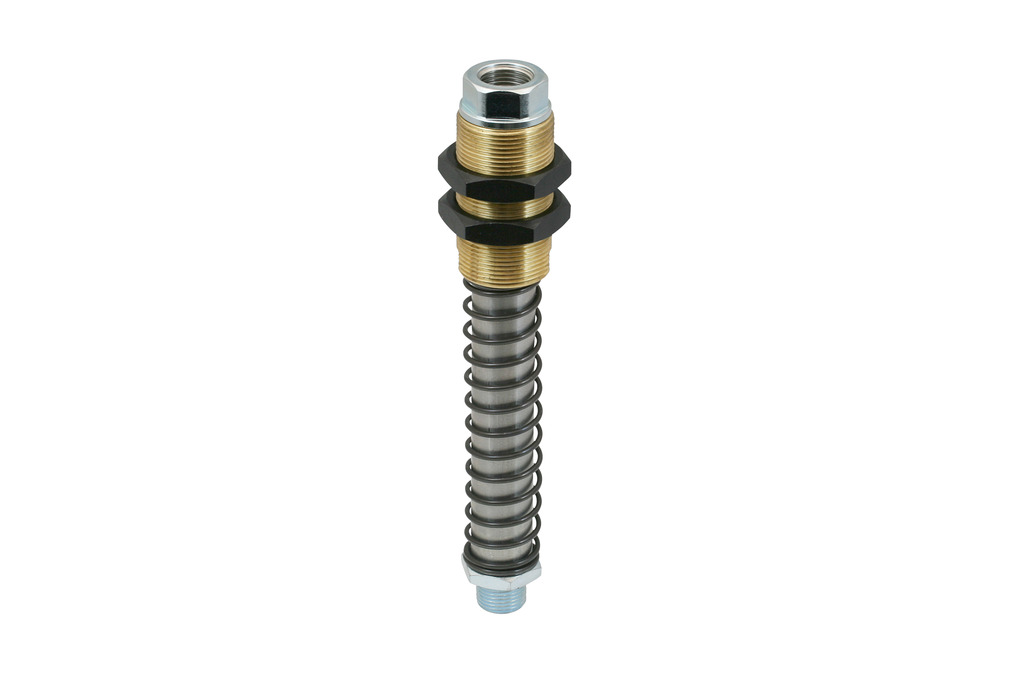

Пружинный плунжер с амортизирующей пружиной и компенсатором высоты, повышенной прочности
| Соединение с присоской | G3/8"-M |
| Семейство продуктов | FSTE-HD |
| Ход пружины Z | 75 (mm) |
| Момент затяжки (макс.) | 50 (Nm) |
| Атрибут | Значение |
|---|---|
| G1 | G3/8"-F |
| G2 | G3/8"-M |
| G3 | M30x1.5-M |
| H | 177 mm |
| H2 | 112 mm |
| LG1 | 12 mm |
| LG2 | 10 mm |
| LG3 | 53 mm |
| SW1 | 36 mm |
| SW2 | 24 mm |
| SW3 | 24 mm |
| Z (ход) | 75 mm |
| Атрибут | Значение |
|---|---|
| Жесткость пружины | 1,07 N/mm |
| Предварительное натяжение пружины | 37,2 N |
| Центр силы пружины | 77,4 N |
| Вертикальная нагрузка | 4 800 N |
| Горизонтальная нагрузка | 800 N |
| Момент затяжки (макс.) | 50 Nm |
| Вес | 530 g |
| Температура эксплуатации | 0 ... 80 °C |
| Семейство продуктов | FSTE-HD |
| Резьба G1 | G1/2"-M |
| Резьба G2 | G3/8"-F |
| Материал | латунь |
| Поверхность | никелированный |
| Длина L | 6 (mm) |
| Длина L | 62 (mm) |
| Соединение 1 | Закладная гайка |
| Соединение с присоской или пружинным соединением плунжера | Контур D30-G1/2 |
| Форма | угловые |
| Соединение 1 | 40 x 40 |
| Соединение с присоской или пружинным соединением плунжера | Контур D30-G1/2 |
| Форма | угловые |
| Соединение 1 | 50 x 50 |
| Соединение с присоской или пружинным соединением плунжера | Контур D30-G1/2 |
| Форма | угловые |
| Соединение 1 | 60 x 60 |
| Соединение с присоской или пружинным соединением плунжера | Контур D30-G1/2 |
| Форма | угловые |
| Резьба G1 | G3/8"-M |
| Внутренний диаметр шланга (реком.) d | 9 (mm) |
| Материал | латунь |
| Поверхность | никелированный |
| Длина L | 6 (mm) |
| Номинальный диаметр dn | 7.4 (mm) |
| Резьба G1 | G3/8"-M |
| Внутренний диаметр шланга (реком.) d | 13 (mm) |
| Материал | латунь |
| Поверхность | никелированный |
| Длина L | 5.9 (mm) |
| Номинальный диаметр dn | 10 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 8 (mm) |
| Материал | латунь |
| Температура эксплуатации | -20 ... 80 °C |
| Наружный диаметр D | 14.6 (mm) |
| Длина L | 17.4 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 10 (mm) |
| Материал | латунь |
| Температура эксплуатации | -20 ... 80 °C |
| Наружный диаметр D | 16.5 (mm) |
| Длина L | 20.1 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 12 (mm) |
| Материал | латунь |
| Температура эксплуатации | -20 ... 80 °C |
| Наружный диаметр D | 19.5 (mm) |
| Длина L | 23.6 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 14 (mm) |
| Материал | латунь |
| Температура эксплуатации | -20 ... 80 °C |
| Наружный диаметр D | 21.5 (mm) |
| Длина L | 30.5 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 8 (mm) |
| Материал | никелированный |
| Температура эксплуатации | -20 ... 80 °C |
| Длина L | 23.7 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 10 (mm) |
| Материал | никелированный |
| Температура эксплуатации | -20 ... 80 °C |
| Длина L | 35.1 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 12 (mm) |
| Материал | никелированный |
| Температура эксплуатации | -20 ... 80 °C |
| Длина L | 34.1 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 8 (mm) |
| Материал | никелированный |
| Температура эксплуатации | -10 ... 70 °C |
| Длина L | 26.7 (mm) |
| Резьба G1 | G3/8"-M |
| Наружный диаметр шланга | 10 (mm) |
| Материал | никелированный |
| Температура эксплуатации | -10 ... 70 °C |
| Длина L | 29.2 (mm) |
