SXT-CON-GB-F-D25
№ детали: 10.07.13.00114
Кронштейн зубчатого соединения, модульный, для поворотных рычагов и для шарового соединения SXT-CON-GB-F-D25
| Материал | алюминий |
| Соединение 1 | D25 |
| Форма | Внутренняя часть |
Соединение (с зубчатым контактом) SXT-CON-GB
трубные хомуты 25, 38,1 и 40 мм, шариковые хомуты 28,5 и 32 мм
Высокопрочные трубные хомуты с зазубринами для высокодинамичных процессов благодаря принудительной блокировке между компонентами
Простой дизайн и быстрая сборка благодаря наглядному портфолио
Гибкая регулировка угла наклона с градуировкой 10° обеспечивает широкий спектр применения
Сборка в конкретной версии
Вам нужен узел в конкретной версии? Выберите различные соединения, расширения и колена, и пусть наши опытные консультанты по системам помогут вам с конструкцией.
Конструкция

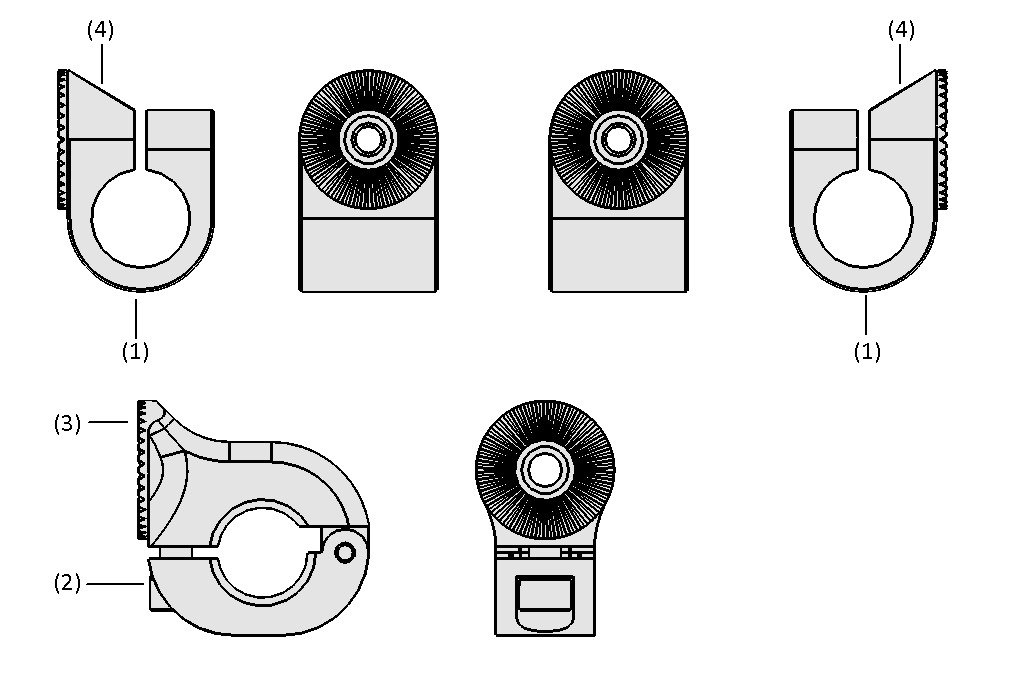

Конструкция
- Трубные хомуты 25, 38,1 и 40 мм (1), шариковые хомуты 28,5 и 32 мм (2)
- Зубчатая рейка с шагом 10° (3)
- Надежная установка, так как черные (F) и серые (M) компоненты всегда устанавливаются поочередно (4)
Технические характеристики
Технические характеристики
- Зубчатая рейка с шагом 10°
- Мужская версия серого цвета
- Женская версия в черном цвете
Документация
Документация
Документация по согласованию данного продукта доступна в этом разделе.
| Документы | Язык |
|---|---|
| Русский |
Документация также полностью доступна на английском языке.
| Документы | Язык |
|---|---|
| Английский язык |
1 - 10 из 10 результатов

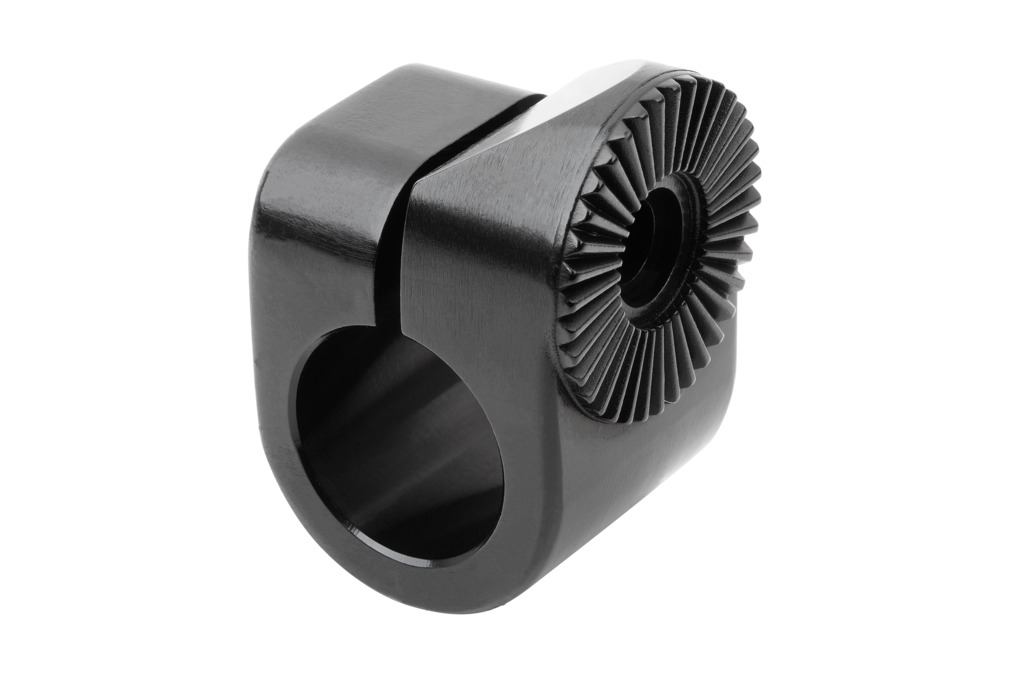

SXT-CON-GB-F-D40
№ детали: 10.07.13.00115
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | D40 |
| Форма | Внутренняя часть |
SXT-CON-GB-F-1IN
№ детали: 10.07.13.00191
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | 1 дюйм |
| Форма | Внутренняя часть |

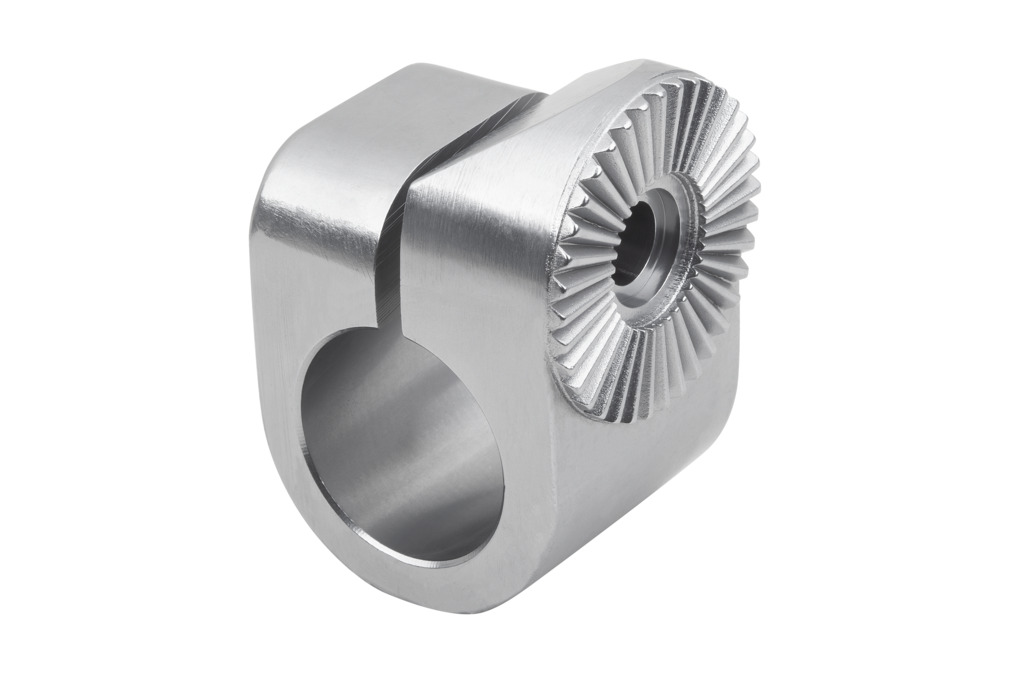

SXT-CON-GB-M-D25
№ детали: 10.07.13.00112
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | D25 |
| Форма | Наружная часть |
SXT-CON-GB-M-D40
№ детали: 10.07.13.00113
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | D40 |
| Форма | Наружная часть |

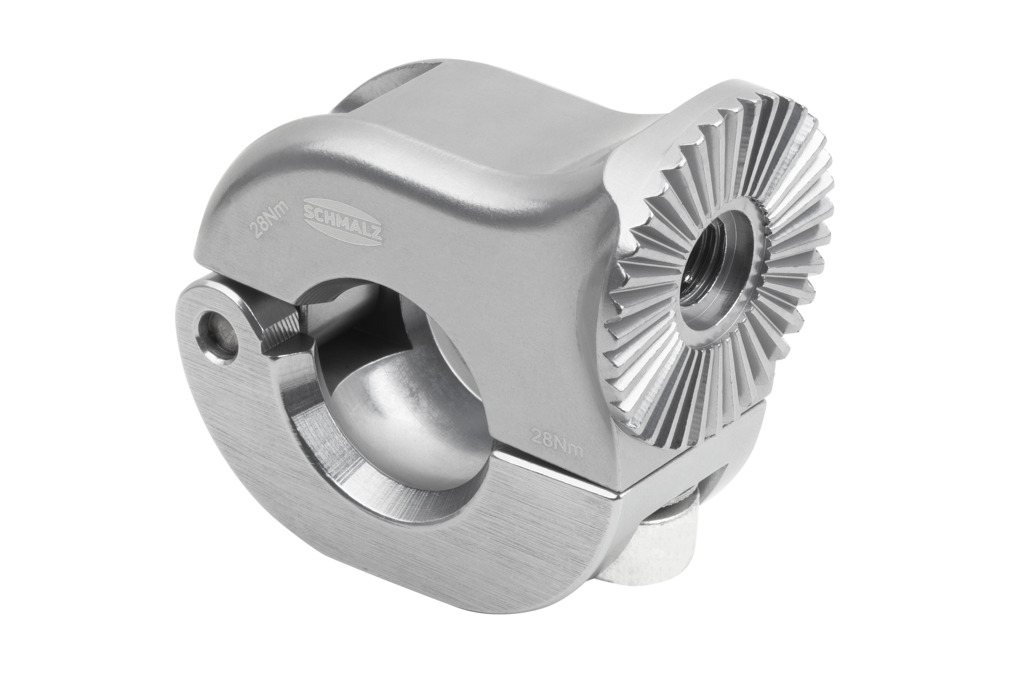

SXT-CON-GB-M-A3
№ детали: 10.07.13.00118
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | Шаровая головка 28.5 мм |
| Форма | Наружная часть |
SXT-CON-GB-M-A5
№ детали: 10.07.13.00119
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | Шаровая головка 32 мм |
| Форма | Наружная часть |
| Материал | алюминий |
| Соединение 1 | 1,5 дюйм |
| Форма | Наружная часть открыта |
SXT-CON-GB-MO-D40
№ детали: 10.07.13.00116
Gear bracket for tube, modular, for swivel arms and to connect with Round Tooling
| Материал | алюминий |
| Соединение 1 | D40 |
| Форма | Наружная часть открыта |
SXT-CON-GB-M-A2
№ детали: 10.07.13.00215
Трубный зажим с зубьями, модульный, для поворотных рычагов и для соединения на трубной оснастке
| Материал | алюминий |
| Соединение 1 | Болт с канавкой Ø19 мм |
| Форма | Наружная часть |
