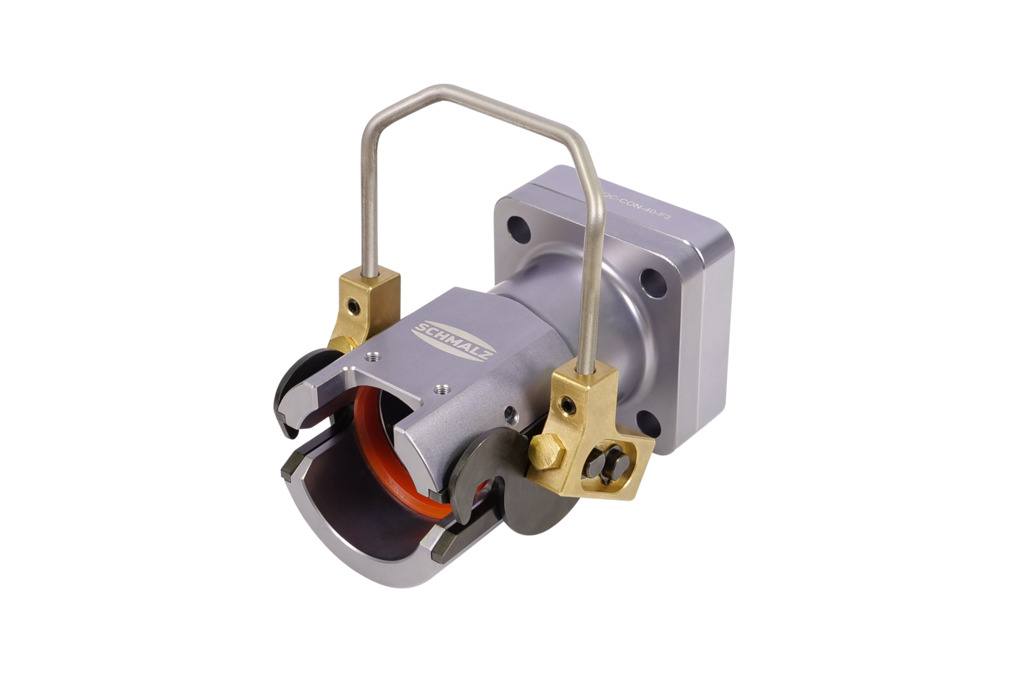

Штыковой замок робота SXT-QC-CON

Для труб диаметром 40 и 60 мм

Перейдите непосредственно к товарам

Высокопрочное байонетное соединение для высокодинамичных процессов

Совместимость с распространенными системами оснастки с диаметром трубки 40 или 60 мм

Гибкое, компактное решение для различных применений с пневматической подачей среды через проходные отверстия

Конструкция

Ручное запираемое/разблокируемое байонетное соединение (1)
Фланец (2) для подключения к интерфейсу робота
Соединение для оснастки (3) с диаметром трубы 40 и 60 мм
С 3, 6 или без пневматической подачи среды (4)

Технические характеристики

Ручное запираемое штыковое соединение
Диаметр трубы 40 и 60 мм
С пневматической подачей среды или без нее

Документация

Документация по согласованию данного продукта доступна в этом разделе.

Документы	Язык
Обзор семейства продукции	Русский

Документация также полностью доступна на английском языке.

Документы	Язык
Обзор семейства продукции	Английский язык

1 - 10 из 13 результатов

SXT-QC-CON-40-F

№ детали: 10.07.13.00012

Быстросъемное соединение захвата SXT на робот SXT-QC-CON-40-F

Форма	Внутренняя часть
Материал	алюминий
Номинальный размер	40 (mm)

SXT-QC-CON-40-F-3

№ детали: 10.07.13.00013

Robot Quick-change bayonet for Round Toolings

Форма	Внутренняя часть
Количество соединений	3
Материал	алюминий
Номинальный размер	40 (mm)

SXT-QC-CON-60-F

№ детали: 10.07.13.00014

Robot Quick-change bayonet for Round Toolings

Форма	Внутренняя часть
Материал	алюминий
Номинальный размер	60 (mm)

SXT-QC-CON-60-F-2

№ детали: 10.07.13.00171

Robot Quick-change bayonet for Round Toolings

Форма	Внутренняя часть
Количество соединений	2
Материал	алюминий
Номинальный размер	60 (mm)

SXT-QC-CON-60-F-3

№ детали: 10.07.13.00015

Robot Quick-change bayonet for Round Toolings

Форма	Внутренняя часть
Количество соединений	3
Материал	алюминий
Номинальный размер	60 (mm)

SXT-QC-CON-60-F-6

№ детали: 10.07.13.00016

Robot Quick-change bayonet for Round Toolings

Форма	Внутренняя часть
Количество соединений	6
Материал	алюминий
Номинальный размер	60 (mm)

SXT-QC-CON-40-M

№ детали: 10.07.13.00017

Robot Quick-change bayonet for Round Toolings

Форма	Наружная часть
Материал	алюминий
Номинальный размер	40 (mm)

SXT-QC-CON-40-M-3

№ детали: 10.07.13.00018

Robot Quick-change bayonet for Round Toolings

Форма	Наружная часть
Количество соединений	3
Материал	алюминий
Номинальный размер	40 (mm)

SXT-QC-CON-60-M

№ детали: 10.07.13.00019

Robot Quick-change bayonet for Round Toolings

Форма	Наружная часть
Материал	алюминий
Номинальный размер	60 (mm)

SXT-QC-CON-60-M-2

№ детали: 10.07.13.00170

Robot Quick-change bayonet for Round Toolings

Форма	Наружная часть
Количество соединений	2
Материал	алюминий
Номинальный размер	60 (mm)
