SAOF 100x50 NBR-45 G3/8-IG > Вакуумные присоски

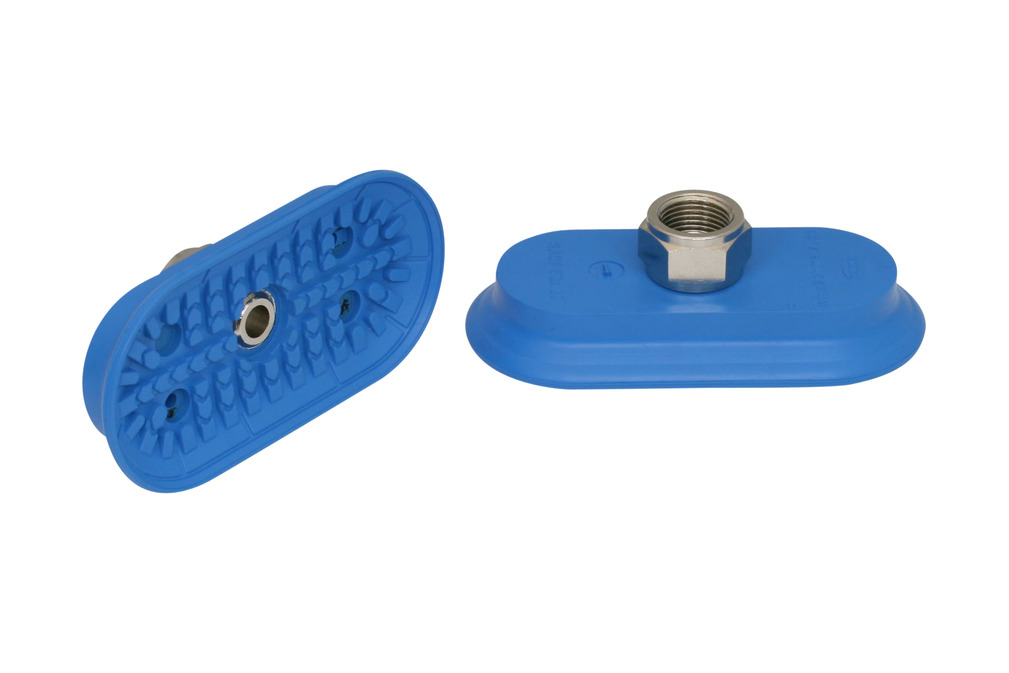

Плоская вакуумная присоска (овальная) для высокодинамичного перемещения гладких заготовок и масляных заготовок

Размеры (LxB)	100 x 50
Материал вакуумной присоски	Нитрил-каучук NBR
Твердость материала [A по Шору]	45 Shore A
материал ниппеля	Никелированный
Соединение	G3/8-IG

Атрибут	Значение
Bmax(S)	54 mm
Bs	48,10 mm
dn	8 mm
G1	G3/8"-F
H	30 mm
LG1	9 mm
Lmax(S)	106 mm
Ls	101,10 mm
SW1	22 mm
Z (Ход)	5 mm

Примечание: Допустимые допуски размеров для деталей из эластомера в соответствии с DIN ISO 3302-1 M3

Атрибут	Значение
Сила удержания (-600mbar)	217 N
Усилие сдвига	181 N
Сила сдвига Масляная поверхность	121 N
Объем	21,80 cm³
Радиус кривой (мин) (выпуклость)	75 mm
Диаметр брюк (рекомендуется) d	6 mm
Размеры (LxB)	100 x 50
Количество гофров	0
Материал вакуумной присоски	Нитрил-каучук NBR
Твердость материала [A по Шору]	45 Shore A
Вес	85 g
Семейство продуктов	SAOF

Note: Suction force: The specified suction forces are theoretical values at a vacuum of -0.6 bar and with a dry, smooth and flat workpiece surface - they do not include a safety factor Lateral force: The specified lateral forces are values measured at a vacuum of -0.6 bar with a dry or oily, smooth, flat workpiece surface. Depending on the workpiece surface and its quality, the actual values may deviate from these values Hose diameter: The recommended hose diameter refers to a hose length of approx. 2 m
