SAOF 100x50 NBR-45 G1/4-IG

№ детали: 10.01.05.00587

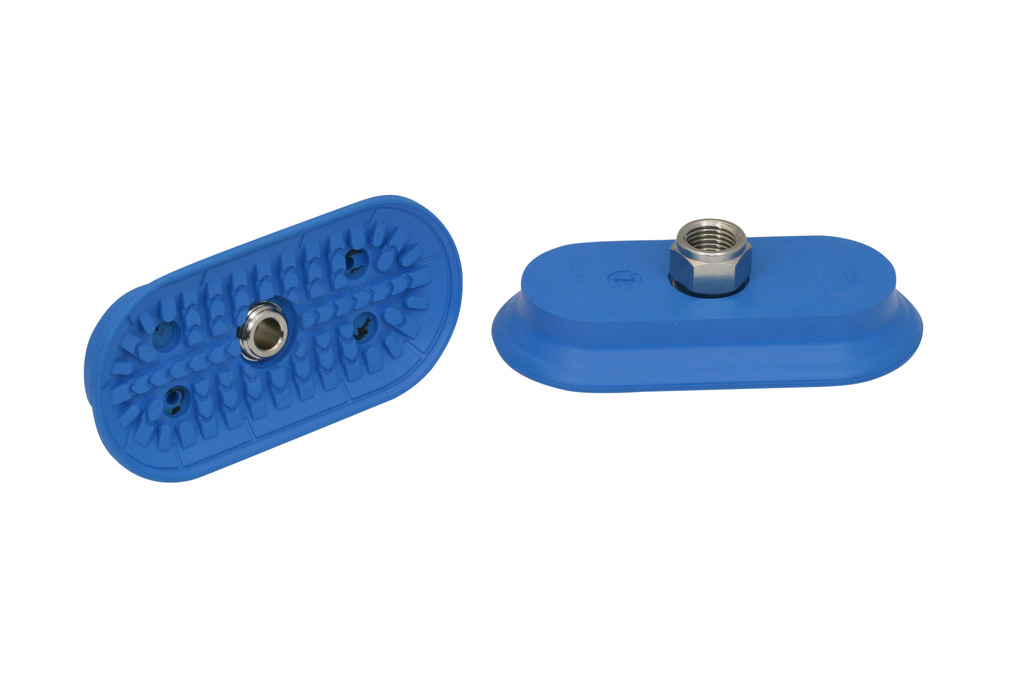

Плоская вакуумная присоска (овальная) для высокодинамичного перемещения гладких заготовок и масляных заготовок

SAOF 100x50 NBR-45 G1/4-IG
Размеры (LxB)100x50
Материал вакуумной присоскиНитрильный каучук NBR
Твердость материала [A по Шору]45 Shore A
материал ниппеляникелированный
СоединениеG1/4-IG
SAOF 100x50 NBR-45 G1/4-IG
Атрибут Значение
Bmax(S) 54 mm
Bs 48,10 mm
dn 8 mm
G1 G1/4"-F
H 30 mm
LG1 8 mm
Lmax(S) 106 mm
Ls 101,10 mm
SW1 17 mm
Z (ход) 5 mm


Примечание: Допустимые допуски размеров для деталей из эластомера в соответствии с DIN ISO 3302-1 M3
Атрибут Значение
Сила удержания (-600mbar) 217 N
Усилие сдвига 181 N
Сила сдвига Масляная поверхность 121 N
Объем 21,80 cm³
Радиус кривой (мин) (выпуклость) 75 mm
Диаметр брюк (рекомендуется) d 6 mm
Количество гофров 0
Материал вакуумной присоски Нитрильный каучук NBR
Твердость материала [A по Шору] 45 Shore A
Вес 73 g
Семейство продуктов SAOF
Размеры (LxB) 100x50


Note: Suction force: The specified suction forces are theoretical values at a vacuum of -0.6 bar and with a dry, smooth and flat workpiece surface - they do not include a safety factor Lateral force: The specified lateral forces are values measured at a vacuum of -0.6 bar with a dry or oily, smooth, flat workpiece surface. Depending on the workpiece surface and its quality, the actual values may deviate from these values Hose diameter: The recommended hose diameter refers to a hose length of approx. 2 m

Информация для заказа: SAOF 100x50 NBR-45 G1/4-IG

Присоска SAOF, доступная в различных диаметрах, доставляется с присоединительным ниппелем, вулканизированным в эластомерную часть.
