SAOG 95x40 NBR-45 G3/8-AG > Вакуумные присоски

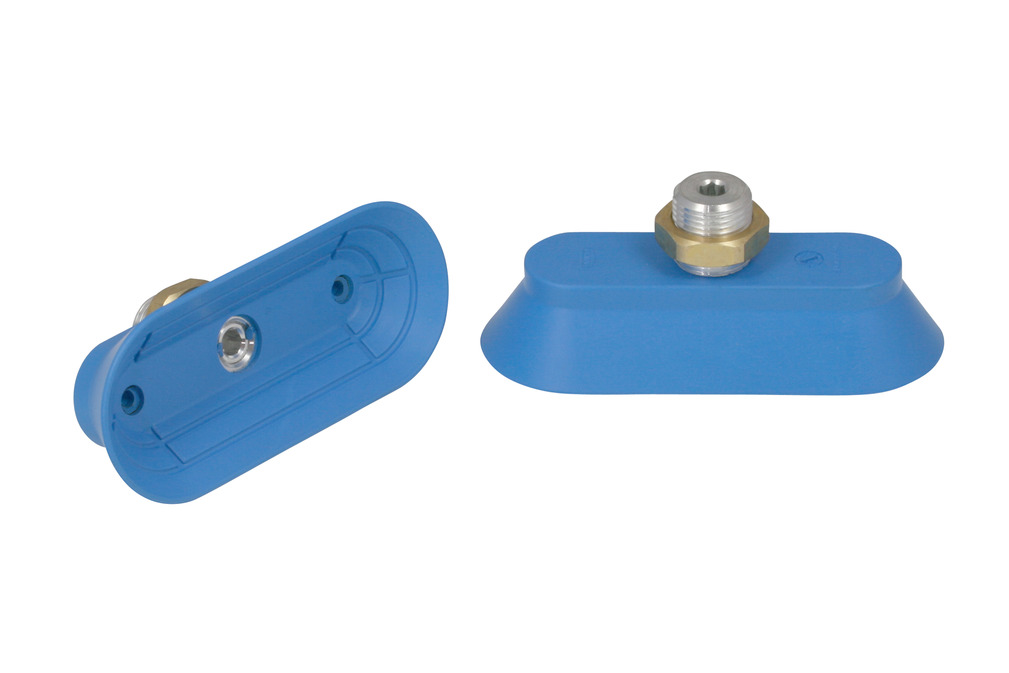

Колоколообразная вакуумная присоска (овальная) для высокодинамичного перемещения гладких заготовок и масляных заготовок

Размеры (LxB)	95 x 40
Материал вакуумной присоски	Нитрил-каучук NBR
Твердость материала [A по Шору]	45 Shore A
материал ниппеля	Алюминий
Соединение	G3/8-AG

Атрибут	Значение
Bmax(S)	46 mm
Bs	40 mm
dn	5 mm
G1	G3/8"-M
H	27 mm
LG1	8 mm
Lmax(S)	102 mm
Ls	95 mm
SW1	22 mm
Z (Ход)	6 mm

Примечание: Допустимые допуски размеров для деталей из эластомера в соответствии с DIN ISO 3302-1 M3

Атрибут	Значение
Сила удержания (-600mbar)	165 N
Усилие сдвига	97 N
Сила сдвига Масляная поверхность	68 N
Объем	26,90 cm³
Радиус кривой (мин) (выпуклость)	25 mm
Диаметр брюк (рекомендуется) d	4 mm
Размеры (LxB)	95 x 40
Материал вакуумной присоски	Нитрил-каучук NBR
Вес	52 g
Количество гофров	0
Семейство продуктов	SAOG

Note: Suction force: The specified suction forces are theoretical values at a vacuum of -0.6 bar and with a dry, smooth and flat workpiece surface - they do not include a safety factor Lateral force: The specified lateral forces are values measured at a vacuum of -0.6 bar with a dry or oily, smooth, flat workpiece surface. Depending on the workpiece surface and its quality, the actual values may deviate from these values Hose diameter: The recommended hose diameter refers to a hose length of approx. 2 m

SAOG 95x40 NBR-45 G3/8-AG
