FMP-S-SVK 1432 3R18 O10O10 F G60

№ детали: 10.01.38.03430

Vacuum area gripping system for external vacuum generator, with ball check valves

Длина L1 432 mm
Ширина B130 mm
Компоновка3R18
Тип материалаПена Открытая Высота 2х10 мм
Доп. функцияФильтр
Дизайнерская ФурнитураПрямой
Наружный диаметр D60 mm
Доп. функция1x Упр.-клап. вакуума/сброса
Макс. потребление воздуха, сброс800 l/min
Вес6,5 kg
Семейство продуктовFMP
FMP-S-SVK 1432 3R18 O10O10 F G60

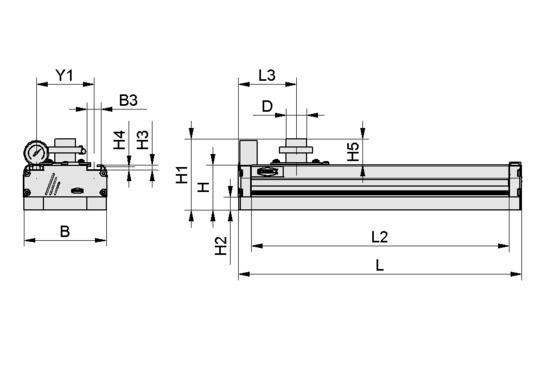

Атрибут Значение
B 130 mm
B3 21,60 mm
D 60 mm
H 70 mm
H1 116 mm
H2 20 mm
H3 7,70 mm
H4 5,50 mm
H5 46 mm
L 1432 mm
L2 1392 mm
L3 77 mm
Y1 90 mm
Тип клапана SVK


Примечание: Требуется вакуумный шланг с внутренним диаметром, совпадающим с размером D. См. Технические данные - & gt; Форма
Атрибут Значение
Компоновка 3R18
Тип материала Пена Открытая Высота 2х10 мм
Количество вакуумных ячеек 231
Сила удержания при -250 мбар 1910 N
Доп. функция Фильтр
Электрическое подключение Male connect M12, 4 pol
Доп. функция Фильтр
Доп. функция 1x Упр.-клап. вакуума/сброса
Вес 6,50 kg
Уплотнительный элемент Уплотнительная пена
Скорость вакуумирования при pu = -0,25 бар 1050 l/min
Семейство продуктов FMP


For compressed air with 5.5 bar input pressure At -0.25 bar and with the gripper fully covered by a workpiece typical for the application (wooden board with structured surface) The external vacuum generator used must supply at least the specified suction flow (at the vacuum connection piece of the FMP) at -0.25 bar but max. 135 % of the specified suction flow
Документация по согласованию данного продукта доступна в этом разделе.

Документы

Язык

Документация также полностью доступна на английском языке.

Документы

Язык

Информация для заказа: FMP-S-SVK 1432 3R18 O10O10 F G60

  • Интегрированные управляющие клапаны в FMP-S (в качестве опции)
  • Управление включением/выключением вакуума (24 В постоянного тока, нормально замкнутый контакт) и включением/выключением выдувания (24 В постоянного тока, нормально замкнутый контакт), а также предварительное натяжение шлангового накопителя и функция подачи воздуха через воздуходувку в версии FMP-S
  • Интегрировано в торцевую крышку
  • Электрическое подключение посредством разъема M12 (4-контактного)

Доступные запасные части: уплотнительная губка (DI-PL), захват (SPB2)
