SAOF 80x40 NBR-45 RA
№ детали: 10.01.05.00580
Плоская вакуумная присоска (овальная) для высокодинамичного перемещения гладких заготовок и масляных заготовок
| Размеры (ДхШ) | 80x40 |
| Материал присоски | Нитрильный каучук NBR |
| Твердость материала [Shore A] | 45 (Shore A) |
| Материал ниппеля | алюминий |
| Соединение | RA |

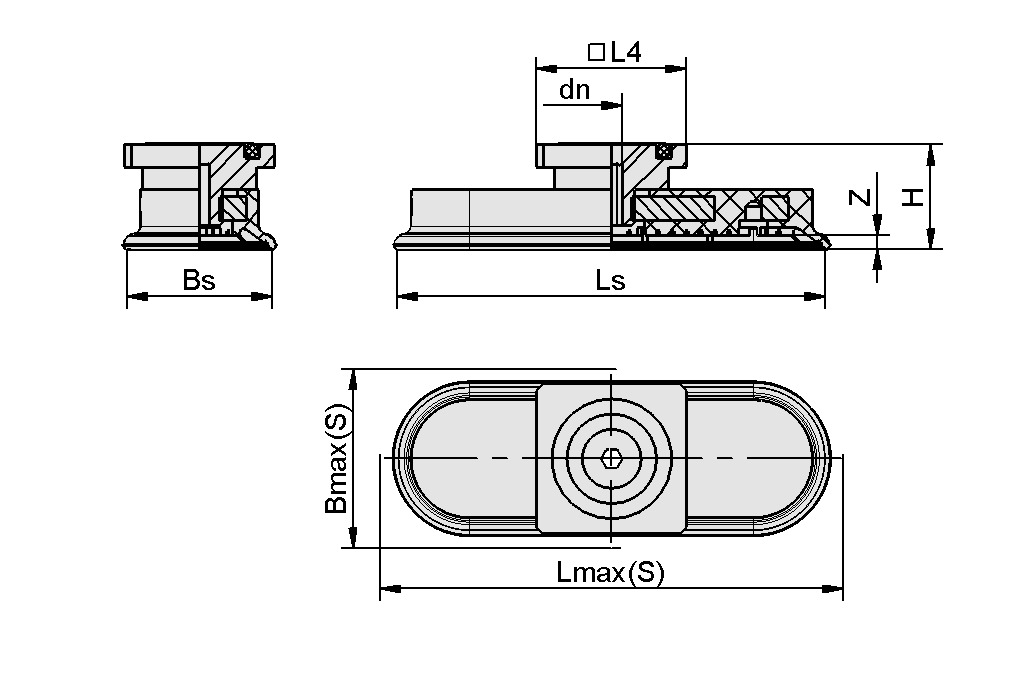

Конструктивные данные
Конструктивные данные
| Атрибут | Значение |
|---|---|
| Bmax(S) | 43 mm |
| Bs | 38,6 mm |
| dn | 4 mm |
| H | 23 mm |
| L4 | 32 mm |
| Lмакс.(S) | 85 mm |
| Ls | 80,6 mm |
| Z (ход) | 4 mm |
Технические характеристики
Технические характеристики
| Атрибут | Значение |
|---|---|
| Всасывающая сила (-600 мбар) | 140 N |
| Поперечная сила | 110 N |
| Поперечная сила маслянистой поверхности | 100 N |
| Объем | 11,7 cm³ |
| Радиус заготовки мин. (выпуклый) | 50 mm |
| Внутренний диаметр шланга (реком.) d | 4 mm |
| Количество складок | 0 |
| Материал присоски | Нитрильный каучук NBR |
| Твердость материала [Shore A] | 45 Shore A |
| Вес | 44 g |
| Семейство продуктов | SAOF |
| Размеры (ДхШ) | 80x40 |
