SAF 60 NBR-45 G1/4-IG
№ детали: 10.01.01.11451
Плоская вакуумная присоска (круглая) для очень высокодинамичного перемещения гладких заготовок и масляных заготовок
| размер | 60 |
| Материал присоски | Нитрильный каучук NBR |
| Твердость материала [Shore A] | 45 (Shore A) |
| Материал ниппеля | никелированный |
| Соединение | G1/4-IG |

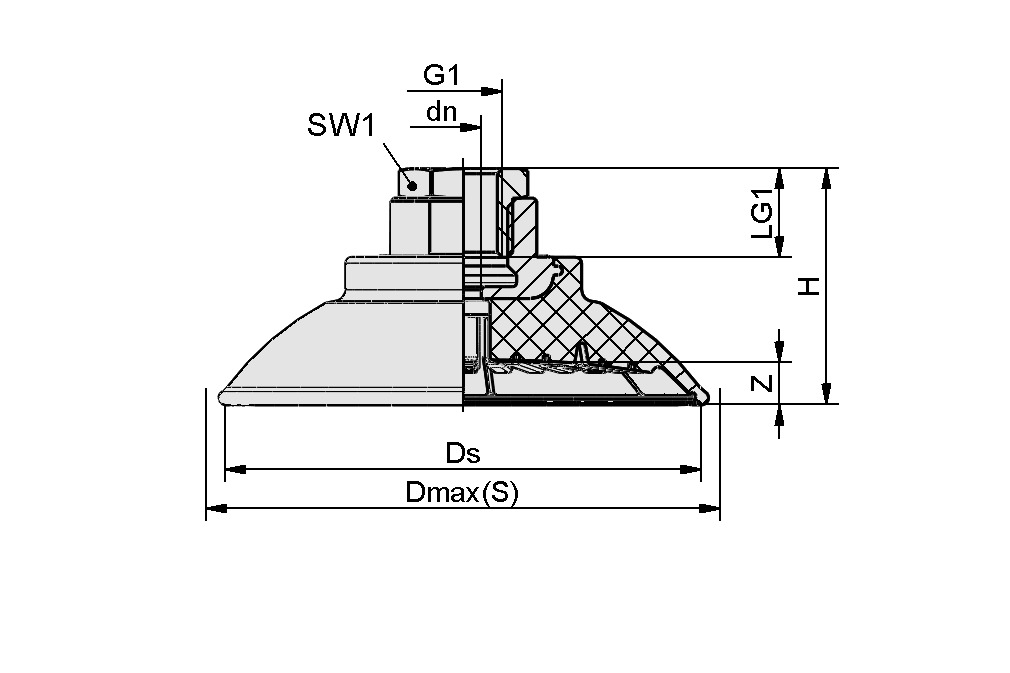

Конструктивные данные
Конструктивные данные
| Атрибут | Значение |
|---|---|
| dn | 6 mm |
| Dmax(S) | 67 mm |
| Ds | 60,6 mm |
| G1 | G1/4"-F |
| H | 36 mm |
| LG1 | 15 mm |
| SW1 | 22 mm |
| Z (ход) | 6 mm |
Технические характеристики
Технические характеристики
| Атрибут | Значение |
|---|---|
| Всасывающая сила (-600 мбар) | 150 N |
| Поперечная сила | 105 N |
| Поперечная сила маслянистой поверхности | 85 N |
| Объем | 16,7 cm³ |
| Радиус заготовки мин. (выпуклый) | 75 mm |
| Внутренний диаметр шланга (реком.) d | 6 mm |
| размер | 60 |
| Материал присоски | Нитрильный каучук NBR |
| Твердость материала [Shore A] | 45 Shore A |
| Вес | 37,1 g |
| Количество складок | 0 |
| Семейство продуктов | SAF |
