№ детали: 10.01.17.00216
Магнитный захват для перемещения металаллических листов с отверстиями
| размер | 30 |
| Розетка | G1/8"-F |
| Сила удержания макс. фрикционного кольца | 35 (N) |
| Диапазон давления (рабочее давление) [бар] | 3,5 ... 6,0 бар |
| Дополнительная функция | Датчик NPN |
| Электрическое подключение | Разъем M12, 4-х полюсный |
| Атрибут | Значение |
|---|---|

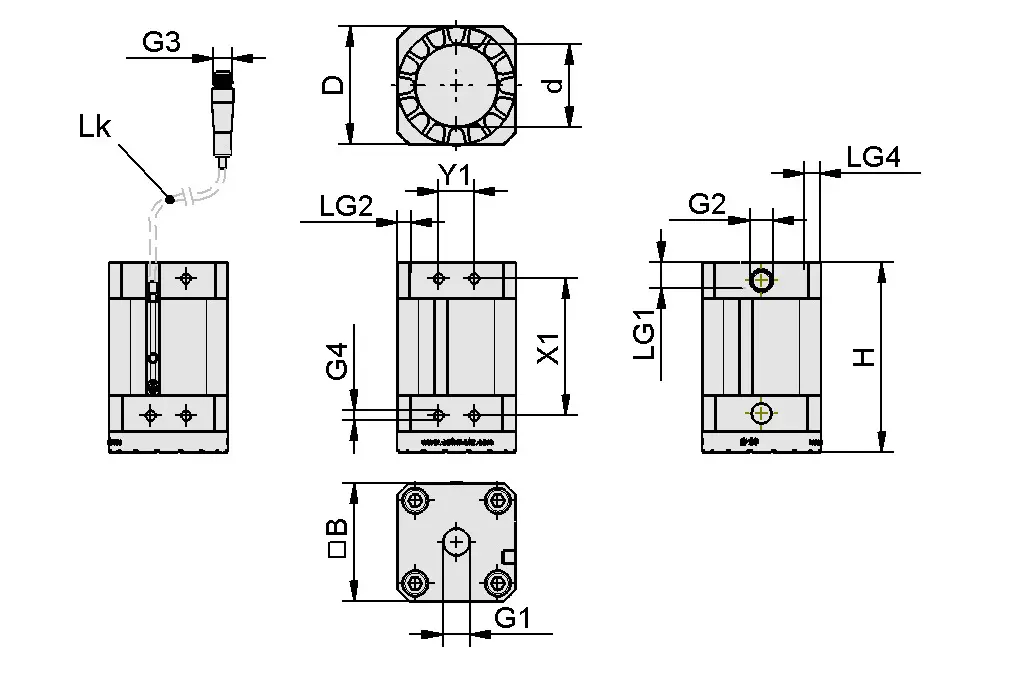

| B | 30,1 mm |
| D | 29,5 mm |
| d | 16,5 mm |
| G1 | G1/8"-F |
| G2 | G1/8"-F |
| G3 | M12x1-M |
| G4 | M4-F |
| H | 70,2 mm |
| LG1 | 7 mm |
| LG2 | 6 mm |
| LG4 | 5 mm |
| Lk | 300 mm |
| X1 | 46 mm |
| Y1 | 12 mm |
| Атрибут | Значение |
|---|---|
| Сила удержания макс. фрикционного кольца | 35 N |
| Оставшееся сила удержания | 0,3 N |
| Диапазон давления (рабочее давление) [бар] | 3,5 ... 6,0 бар |
| Положение установки | BEL |
| Регулирующий клапан | Бистабильный |
| Температура эксплуатации | 5 ... 70 °C |
| Вес | 145 g |
| Семейство продуктов | SGM |
| Использование в конструкции | Магнитный захват |
| размер | 30 |
| Наружный диаметр D | 29.5 (mm) |
| Внутренний диаметр d | 19 (mm) |
| Реле вакуума для конструкции | Магнитный цилиндрический датчик - NPN |
| Напряжение постоянного тока | 12-30 В - постоянный ток |
| Электрическое подключение | Разъем M12, 4-х полюсный |
| Соединение 1 | Болт с канавкой Ø19 мм |
| Использование в конструкции | Магнитный захват |
| размер | 30/40 |
| Соединение 1 | Шаровая головка 28.5 мм |
| Использование в конструкции | Магнитный захват |
| размер | 30/40 |
| Соединение 1 | Болт с канавкой Ø19 мм |
| Использование в конструкции | Магнитный захват |
| размер | 30/40 |
| Форма | Двойной блок |
| Соединение 1 | Шаровая головка 28.5 мм |
| Использование в конструкции | Магнитный захват |
| размер | 30/40 |
| Форма | Двойной блок |
| Использование в конструкции | Магнитный захват |
| Соединение 1 | 2 винта M6 |
| размер | 30/40 |
| Форма | Цельный |
| Электрическое подключение | Соединитель с внутренней резьбой M12, 5 полюсов |
| Длина кабеля | 5000 (mm) |
| Соединение 2 | Кабель, 5-х полюсный |
| Материал шланга | полиуретановый кабель |
| Резьба G1 | G1/8"-M |
| Наружный диаметр шланга | 6 (mm) |
| Материал | латунь |
| Температура эксплуатации | -20 ... 80 °C |
| Наружный диаметр D | 11.4 (mm) |
| Длина L | 16.4 (mm) |
| Резьба G1 | G1/8"-M |
| Наружный диаметр шланга | 6 (mm) |
| Материал | никелированный |
| Температура эксплуатации | -20 ... 80 °C |
| Длина L | 20.1 (mm) |
| Наружный диаметр D | 6 (mm) |
| Внутренний диаметр d | 4 (mm) |
| Длина макс. | 500 (m) |
| Материал шланга | PU |
| Радиус изгиба мин. | 35 (mm) |
| Диапазон давления (рабочее давление) [бар] | -0,95 ... 10,00 бар |
| Температура эксплуатации | -20 ... 90 °C |
| Цвет | Молочно-прозрачный |
